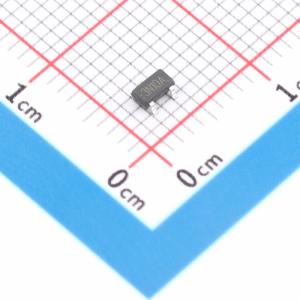

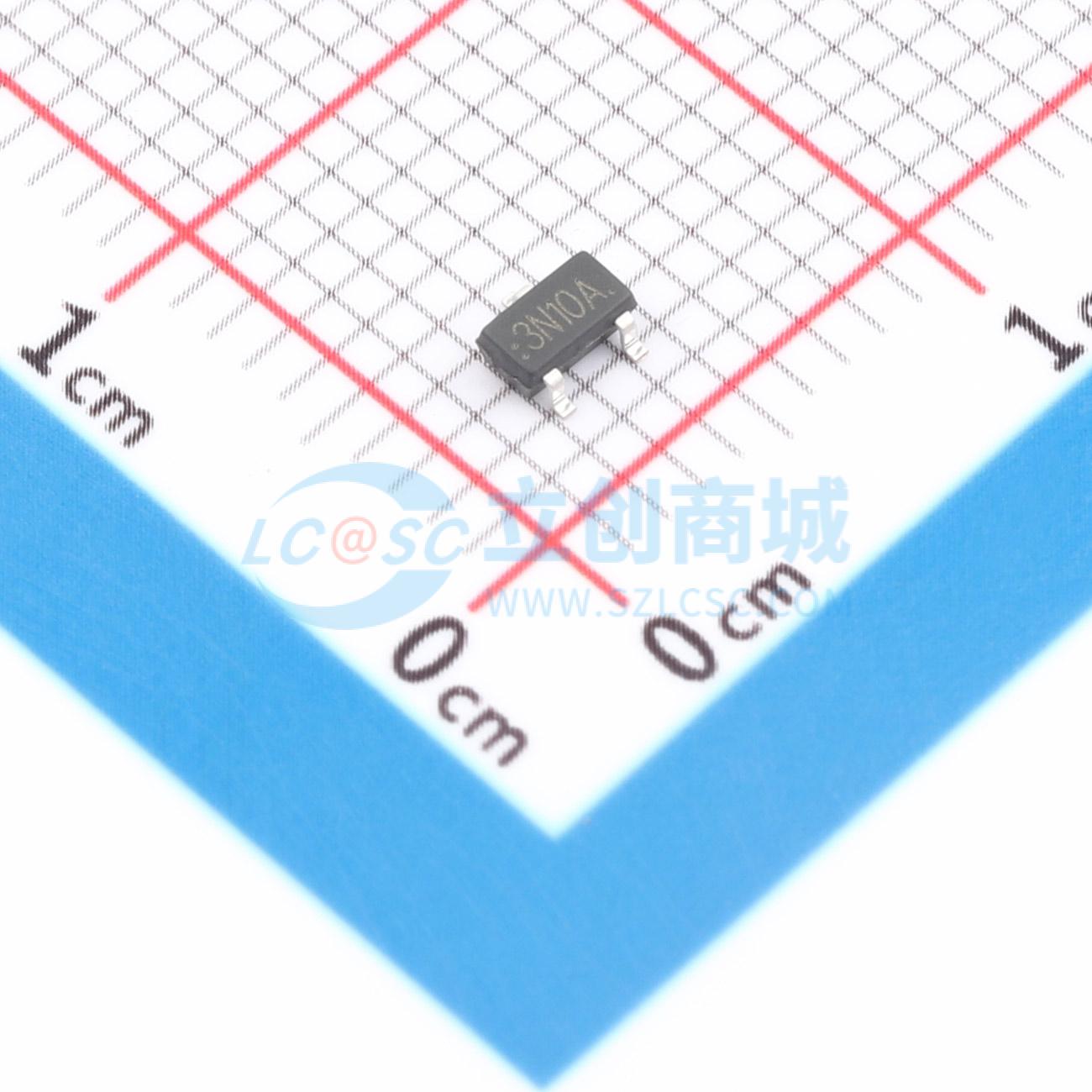

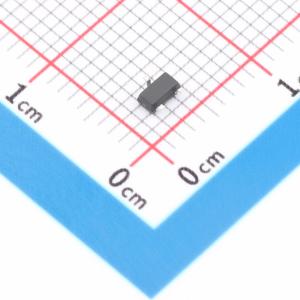

温馨提醒：图片仅供参考，商品以实物为准
PTL03N10A
N沟道 100V 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，可提供出色的导通电阻RDS(ON)和低栅极电荷，可用于多种应用。
- 品牌名称
- HT(金誉)
- 商品型号
- PTL03N10A
- 商品编号
- C49384234
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.034831克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 135mΩ@10V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 80pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
PTL03N10A采用先进的沟槽技术和设计，可提供出色的导通电阻RDS(ON)和低栅极电荷，适用于多种应用场景。
商品特性
- 漏源电压VDS = 100 V,漏极电流ID = 3.0 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 135 mΩ
- 高密度单元设计,实现超低导通电阻Rdson
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
