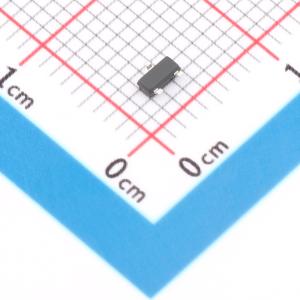

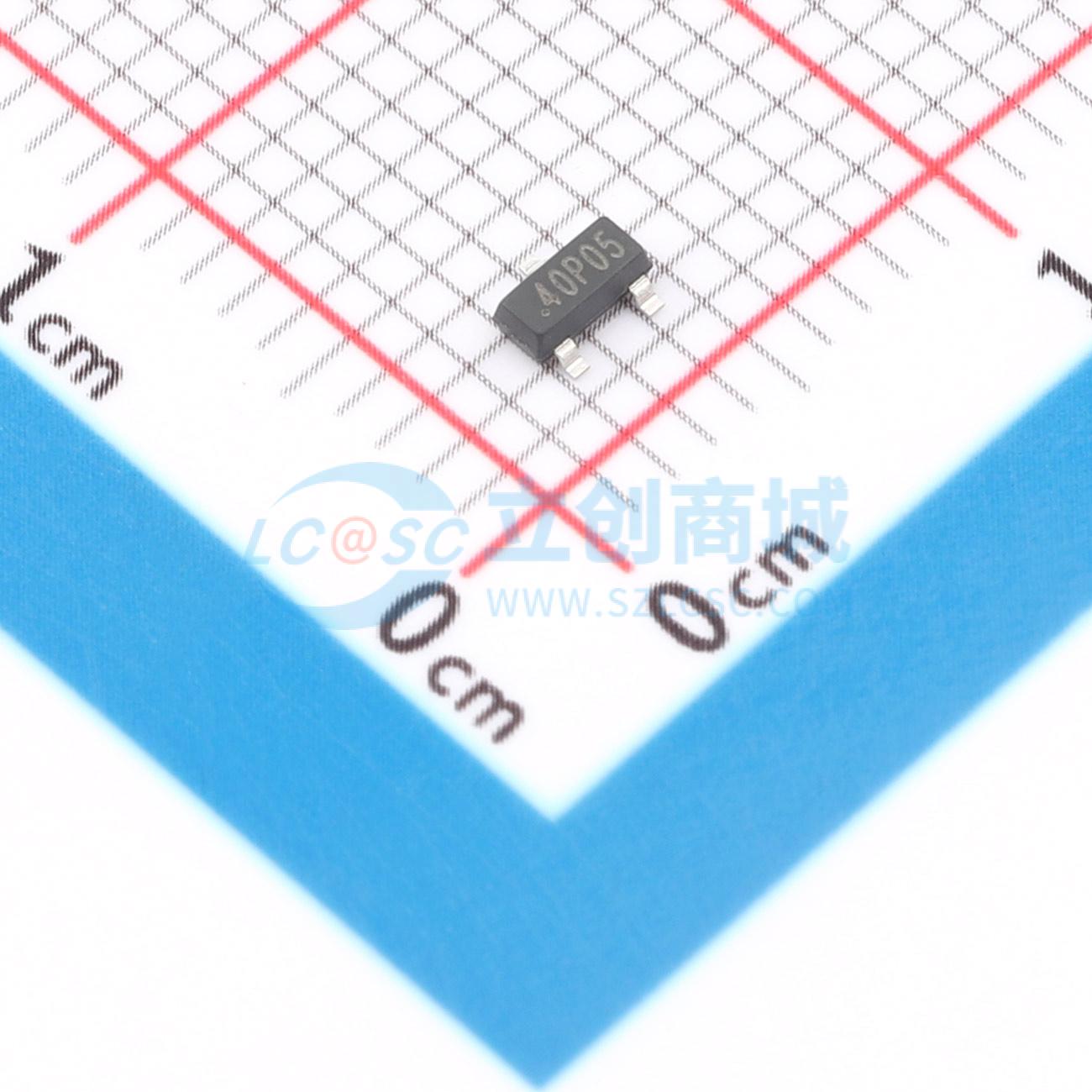

温馨提醒：图片仅供参考，商品以实物为准
PT40P05
P沟道 40V 5.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻和低栅极电荷，可用于各种应用。
- 品牌名称
- HT(金誉)
- 商品型号
- PT40P05
- 商品编号
- C49384253
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 5.3A | |
| 导通电阻(RDS(on)) | 73mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.9V | |
| 栅极电荷量(Qg) | 14nC@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
DMTH3004LPSQ - 13采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并且可在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -40 V, ID = -5.3 A
- RDS(ON)<85 m Ω@ VGS=-10 V
- RDS(ON)< 145 m Ω@ VGS=-4.5 V
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 出色的封装,散热性能良好
应用领域
- 功率开关应用
- 硬开关和高频电路
- DC-DC转换器
