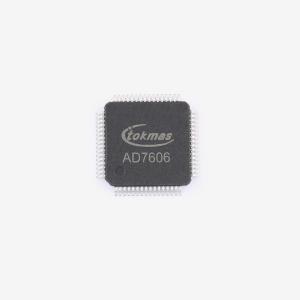

AD7606BSTZ(TOKMAS)

8通道，16位，双极性输入同步采样ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8通道16位分辨率工作电压2.3-5V
品牌名称: Tokmas(托克马斯)
商品型号: AD7606BSTZ(TOKMAS)
商品编号: C49383088

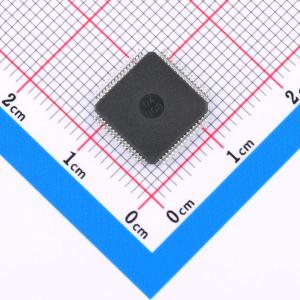

商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	积分非线性	6LSB
	工作温度	-40℃~+85℃
	信噪比	87dB
	基准电压源	内置；外置
	ADC架构	SAR
	静态电流	21mA
	功能特性	输入缓冲器；双极性输入；同步采样；内置数字滤波器

商品概述

该器件是一款16位、8通道同步采样模数转换器。它集成了模拟输入钳位保护、二阶抗混叠滤波器、采样保持放大器、16位电荷再分配逐次逼近型模数转换器、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲器以及高速串行和并行接口。该器件采用5V单电源供电，能够处理±10V和±5V真双极性输入信号，所有通道均支持高达200kSPS的采样吞吐率。其输入钳位保护电路可承受高达±16.5V的电压。无论采样频率如何，其模拟输入阻抗均保持为1MΩ。单电源工作、片内滤波和高输入阻抗的设计，使其无需外部运算放大器和双极性电源。其抗混叠滤波器的3dB截止频率为22kHz，在200kSPS采样率下提供40dB的抗混叠抑制。灵活的数字滤波器可通过引脚配置，以改善信噪比。

商品特性

8路同步采样输入
双极性模拟输入范围：±10V, ±5V
5V单模拟电源，VDRIVE：2.3V 至 5V
全集成的数据采集解决方案
模拟输入钳位保护
具有1MΩ模拟输入阻抗的输入缓冲器
二阶抗混叠模拟滤波器
片上精密基准电压及缓冲电路
16位、200kSPS ADC（所有通道）
数字滤波提供过采样功能
灵活的并行/串行接口
模拟输入通道提供8kV ESD保护
87dB SNR，-91dB THD
低功耗：110mW
待机功耗：35mW
工作温度范围：-40°C 至 +85°C
64引脚LQFP封装

应用领域

电力线监控和保护系统
多相电机控制
仪表和控制系统
多轴定位系统
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	16
	采样率	200kHz
	通道数	8
	工作电压	4.75V~5.25V
	接口类型	串口；并口
	差分输入	否
