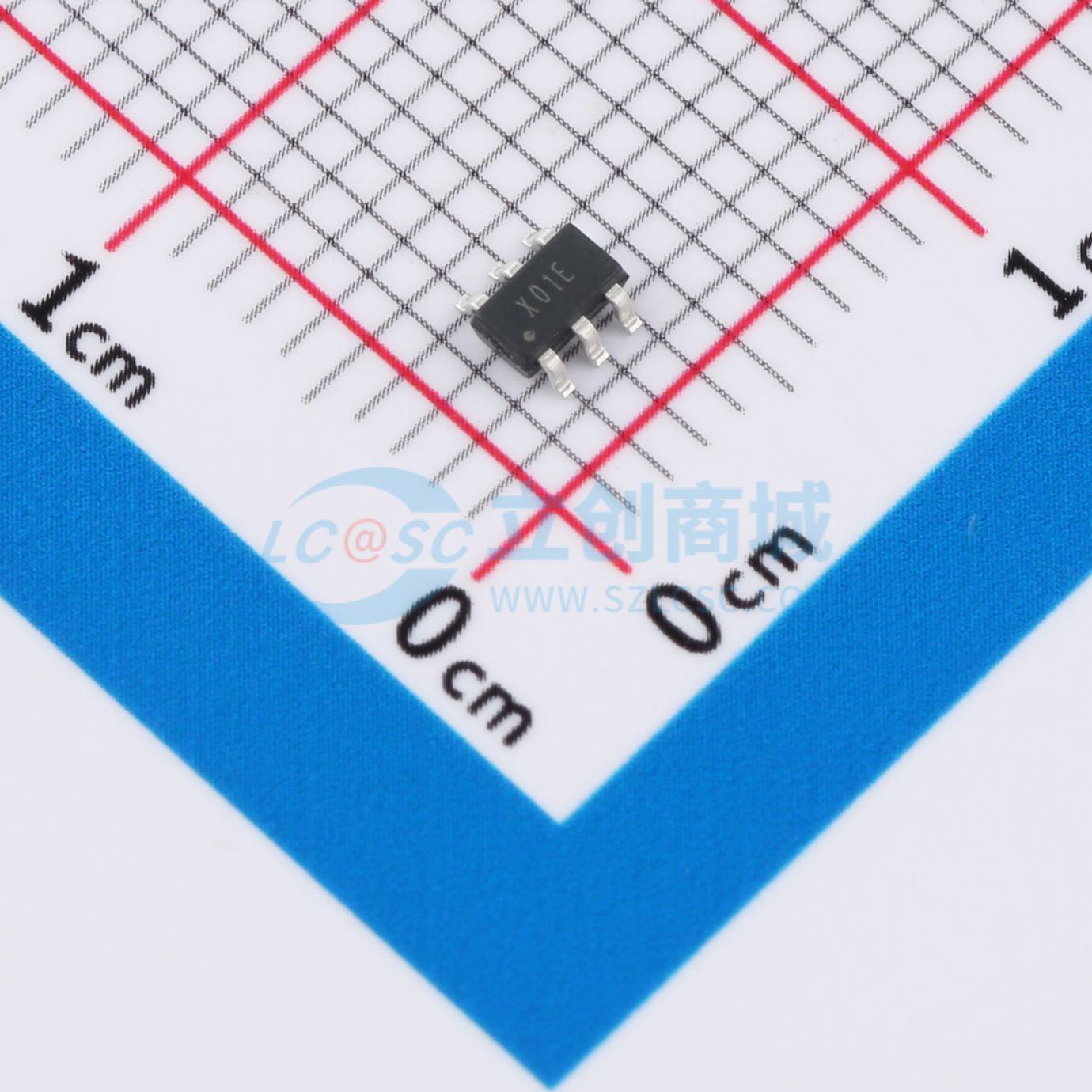

温馨提醒：图片仅供参考，商品以实物为准
ADC121S101CIMF(TOKMAS)
超低功耗12/10/8位逐次逼近型模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1通道分辨率12位采样率800KH工作电压3.3-4.8V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ADC121S101CIMF(TOKMAS)
- 商品编号
- C49383089
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~4.8V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1.25LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | - | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 900uA | |
| 功能特性 | - |
商品特性
- 单电源供电：ADC12/10/081S101 为 4V 至 5.25V；ADC12/10/081S101E 为 3.3V 至 4.8V
- 吞吐率：ADC12/10/081S101 为 500 至 800 KSPS；ADC12/10/081S101E 为 800 至 1000 KSPS
- 在多种采样率范围内均有规定性能
- 积分非线性误差为 ±1.25 LSB，微分非线性误差为 ±1 LSB (DAC121S101)
- 零延迟
- 兼容 SPI、DSP、MICROWIRE、QSPI 串行接口
- 可变电源管理
- 低功耗 (ADC121S101典型值)：3.60 mW (4V, 800 KSPS)；6.05 mW (5V, 800 KSPS)
- 6引脚 SOT-23 封装
应用领域
- 电池供电系统
- 便携式系统
- 远程数据采集
- 仪器仪表与控制系统
