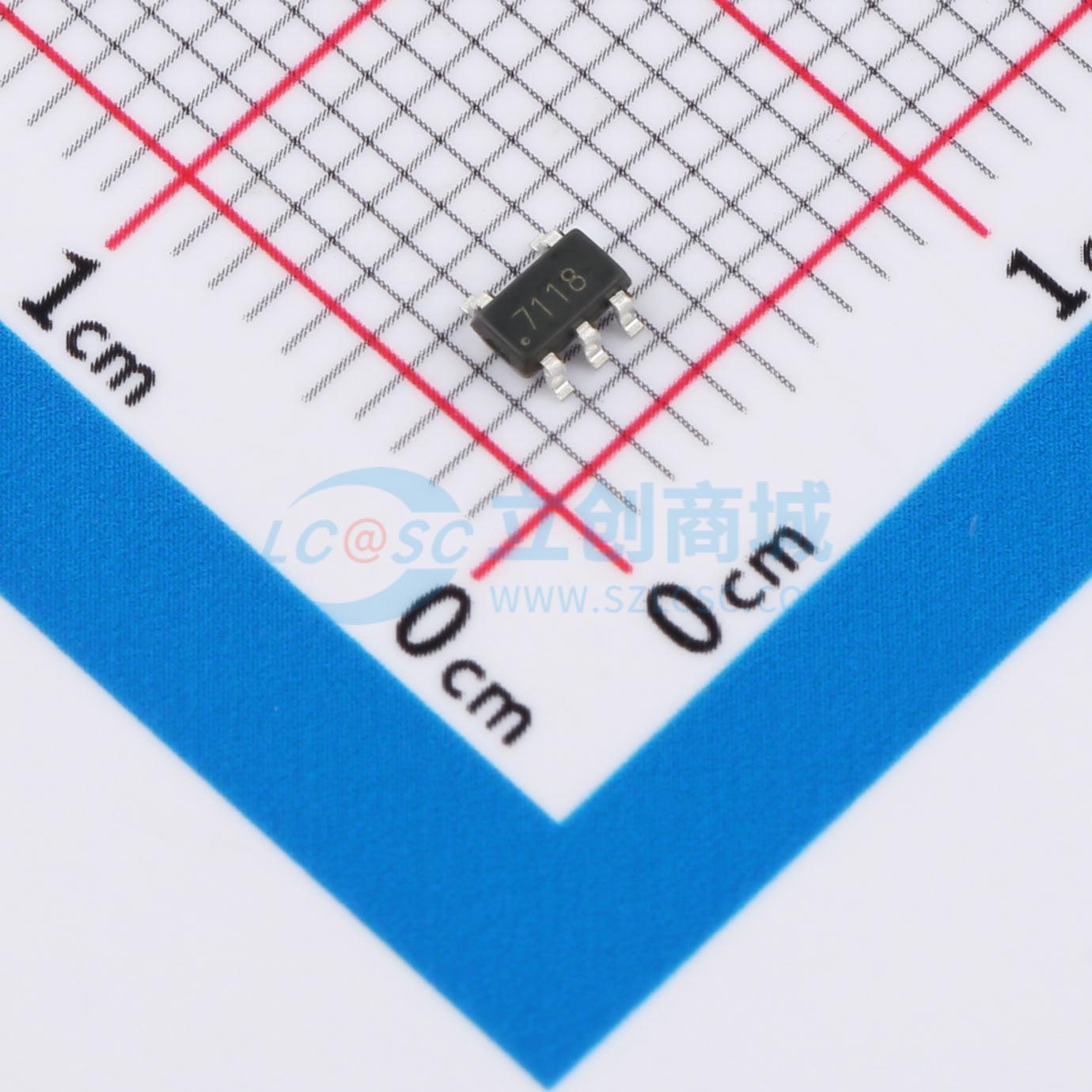

温馨提醒：图片仅供参考，商品以实物为准
ADP7118AUJZ-R7(TOKMAS)
300mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽压高PSRR低噪声LDO,20V 300mA 可调输出
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ADP7118AUJZ-R7(TOKMAS)
- 商品编号
- C49383091
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 100dB@(10Hz) | |
| 压差 | 450mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 噪声 | 10uVrms | |
| 功能特性 | 使能控制；反极性电压保护；内置软启动；过流保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
该器件是一款低静态电流、低噪声线性稳压器，采用2.7V至20V电源供电，可提供高达300mA的输出电流。其在满负载条件下的典型静态电流低至1mA，关断模式下的功耗电流典型值低至1.2uA，非常适合便携式设备。其架构允许通过外部电阻分压器调节输出电压，或选用固定输出电压版本。为确保稳定工作，推荐使用ESR小于0.3Ω、ESL小于2nH且容值至少为2.2uF的输出电容，并在输入至地之间连接一个2.2uF的旁路电容以降低对PCB布局的敏感性。
商品特性
- 低噪声：10 uVrms (IOUT = 300 mA)
- 高电源抑制比：100 dB (10 Hz)， 91 dB (10 kHz)， 62 dB (100 kHz)
- 宽输入电压范围：2.7 V 至 20 V
- 输出电压范围：1.2 V 至 VIN - VDO
- 固定输出电压版本：3.3V 和 5V
- 输出电流：300 mA
- 初始精度：< ±1%
- 低压差：67 mV (IOUT = 50 mA)， 203 mV (IOUT = 150 mA)， 450 mV (IOUT = 300 mA)
- 内部软启动
- 低静态电流：IGND = 40 uA (典型值，无负载)
- 低关断电流：1.2 uA
- 精密使能
- 反接电池保护功能
应用领域
- 通信和基础设施
- 医疗和保健
- 工业与仪器仪表
