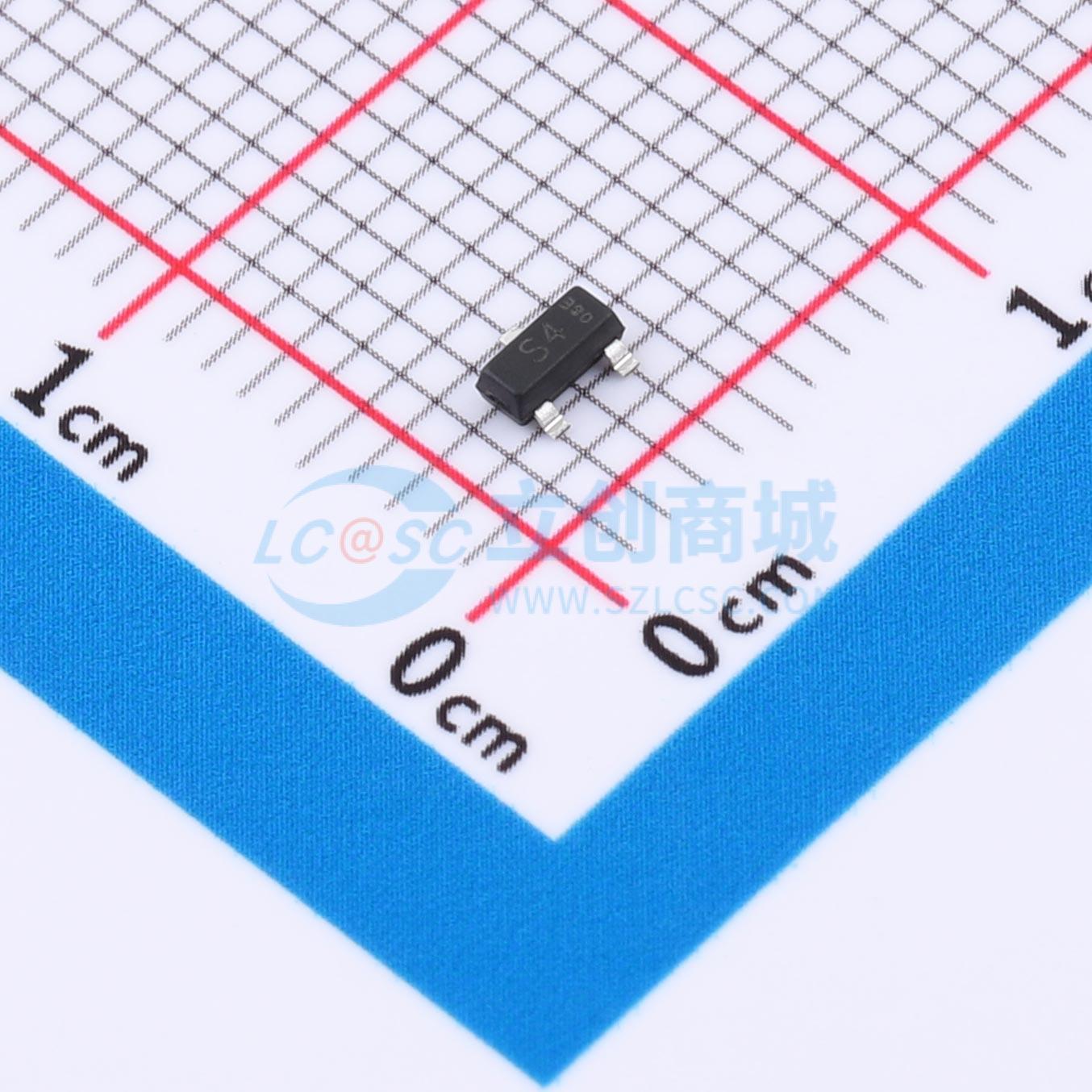

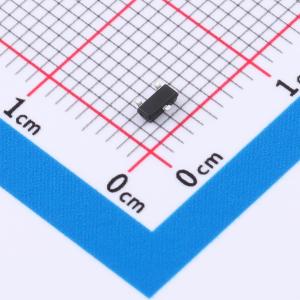

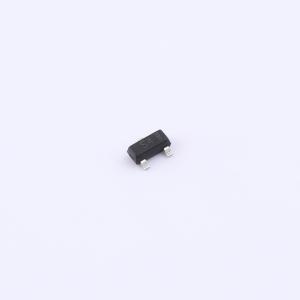

MDD2304
N沟道 30V 2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 30V N通道增强模式MOSFET
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- MDD2304
- 商品编号
- C49383128
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 26mΩ@10V | |
| 耗散功率(Pd) | 250mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 4.5nC@10V | |
| 输入电容(Ciss) | 240pF | |
| 反向传输电容(Crss) | 17pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
MDD2304采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- 在VGS = 10V时导通电阻RDS(on)低
- 5V逻辑电平控制
- N沟道SOT23封装
- 无铅,符合RoHS标准
应用领域
- 直流-直流转换器
- 电池供电便携式设备的电源管理
- 低端负载开关
- 开关电路
- 高速线路驱动器
