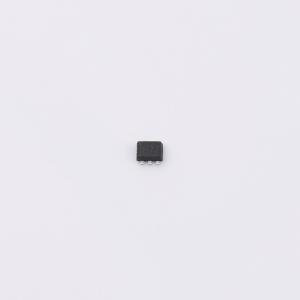

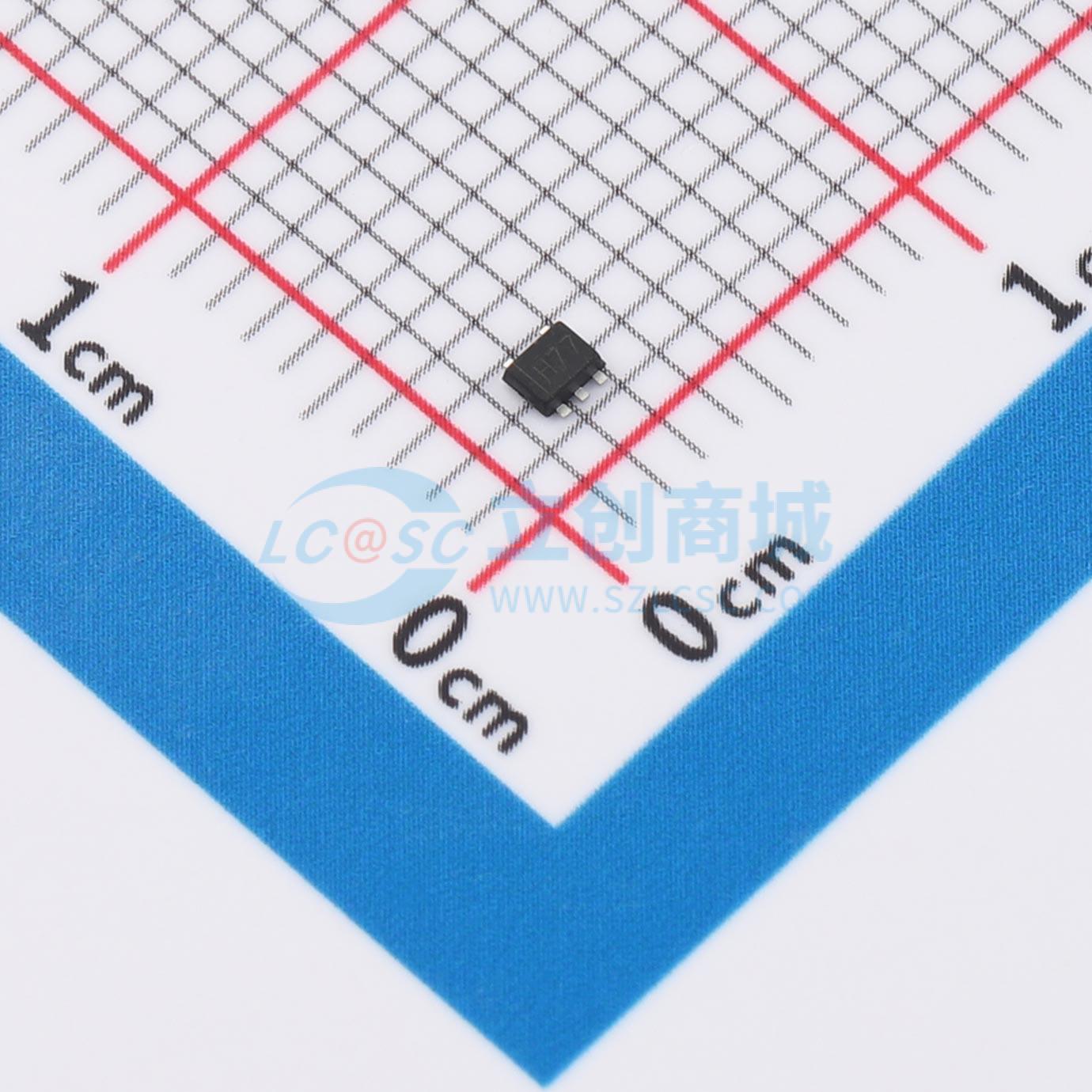

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G17DRLR-TP
低功耗施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供带漏极开路输出的单路同相缓冲器。器件的输出为漏极开路，可以连接到其他漏极开路输出，以实现低电平有效线或高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP1G17DRLR-TP
- 商品编号
- C49374609
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.031381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500nA | |
| 传播延迟(tpd) | 2.7ns@3.3V,5pF | |
| 功能特性 | 掉电隔离 |
商品概述
该器件提供具有开漏输出的单路非反相缓冲器。其输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或（wire-OR）或高电平有效的线与（wire-AND）功能。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可承受高达 3.6V 的电压
- IOFF 功能支持部分断电模式
- 低静态功耗；Icc = 0.5μA (Max.)
- ESD 保护性能超过 JESD 22 标准：人体放电模型 (A114-A) 达 2000V，机器模型 (A115-A) 达 200V，带电器件模型 (C101) 达 1000V
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
