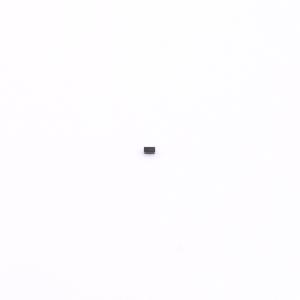

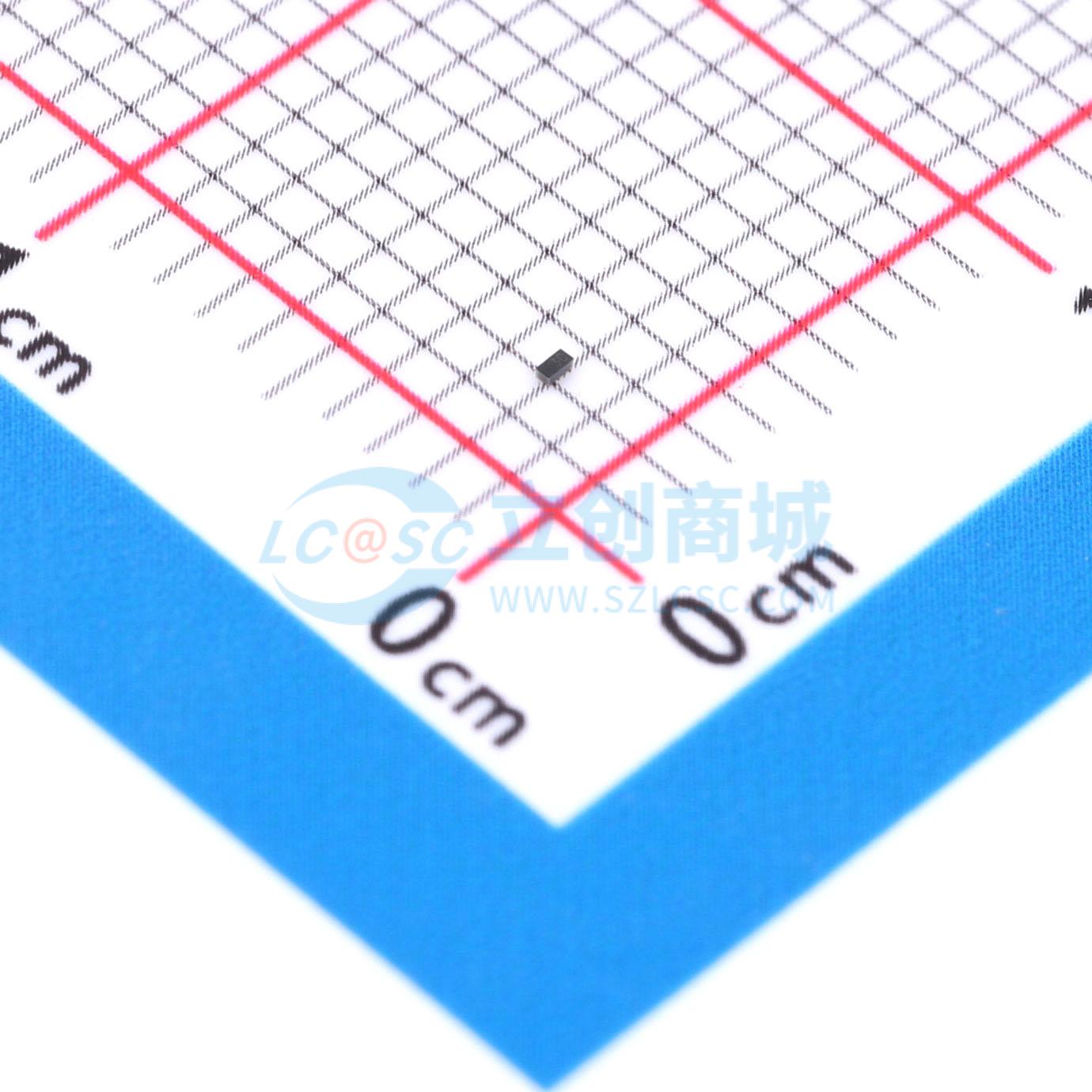

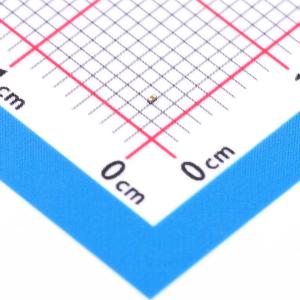

TPRCLAMP1031ZCTFT
低电容双向ESD二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低工作电压：1V。 超低电容：0.35pF（典型值）。 超低泄漏：nA级别。 低钳位电压。 IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±18kV，接触放电 ±16kV。 IEC 61000-4-4（EFT）40A（5/50ns）。应用：手机及配件。 个人数字助理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP1031ZCTFT
- 商品编号
- C49374618
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.009021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1V | |
| 钳位电压 | 4.3V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 2.9V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.35pF |
商品特性
- 低工作电压：1V
- 超低电容：0.35pF（典型值）
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±18kV
- IEC 61000-4-2（ESD）抗扰度测试 接触放电：±16kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（浪涌）3.5A（8/20μs）
- 双引脚无引脚封装
- 这些是无铅器件
- 典型响应时间 < 1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- Thunderbolt 3.0
- USB 3.x
