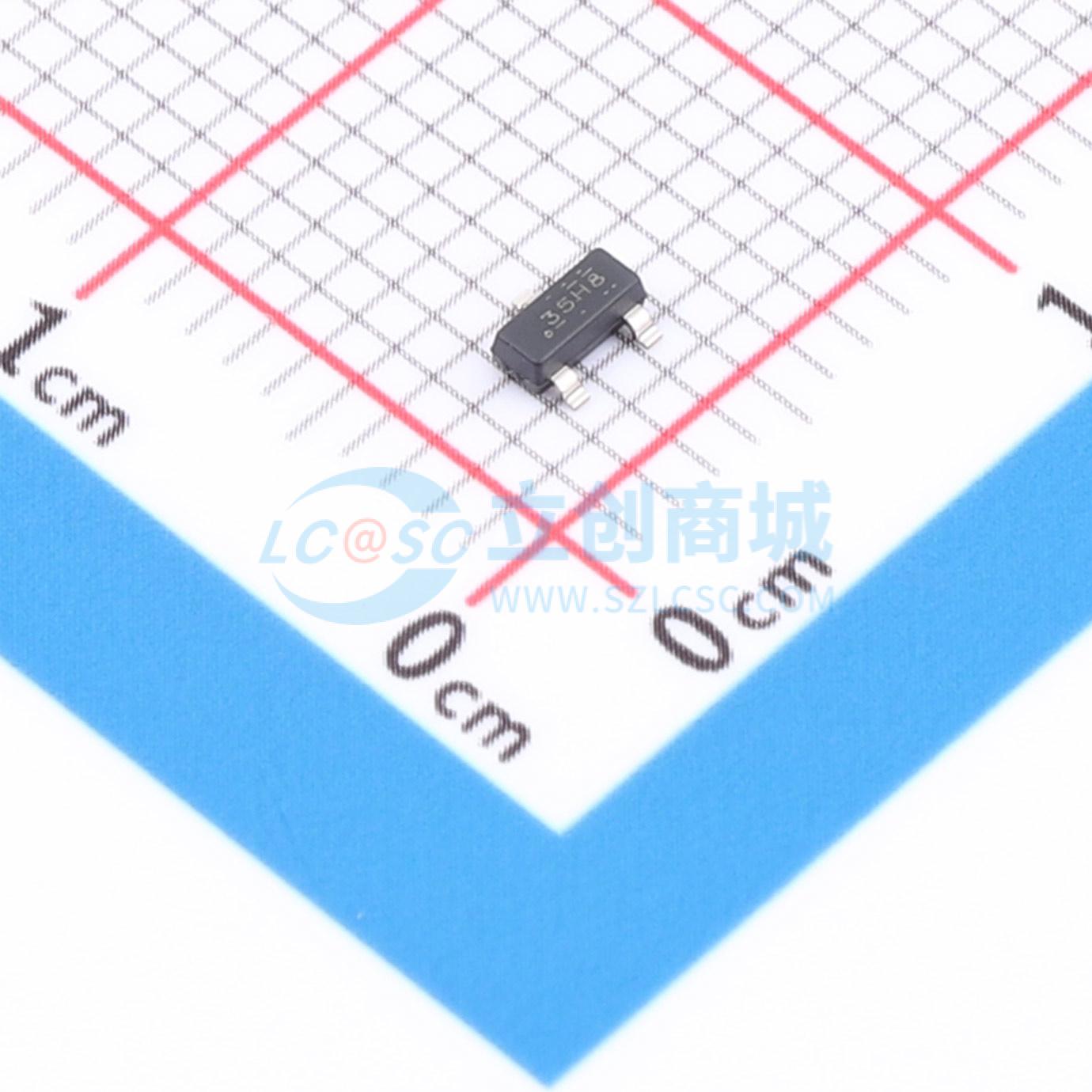

温馨提醒：图片仅供参考，商品以实物为准
TPTSM24BDBZR
24V 16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低工作电压：24V。 脉冲峰值功率 (8/20μs)：800W。 超低泄漏：nA级别。 低钳位电压。 IEC 61000-4-2 (ESD) 抗扰度测试 空气放电：±30kV 接触放电：±30kV。 IEC 61000-4-4 (EFT) 40A (5/50ns)。应用：工业传感器。 PLC I/O模块
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPTSM24BDBZR
- 商品编号
- C49374614
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031671克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 800W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.5V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 38pF |
商品特性
- 低工作电压：24V
- 峰值脉冲功率（8/20μs）：800W
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV
- 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 三引脚无引脚封装
- 这些是无铅器件
- 典型响应时间 < 1 ns
应用领域
- 工业传感器
- PLC 输入/输出模块
- 控制器局域网（CAN）
- 24V 电源线或数字输入/输出线
