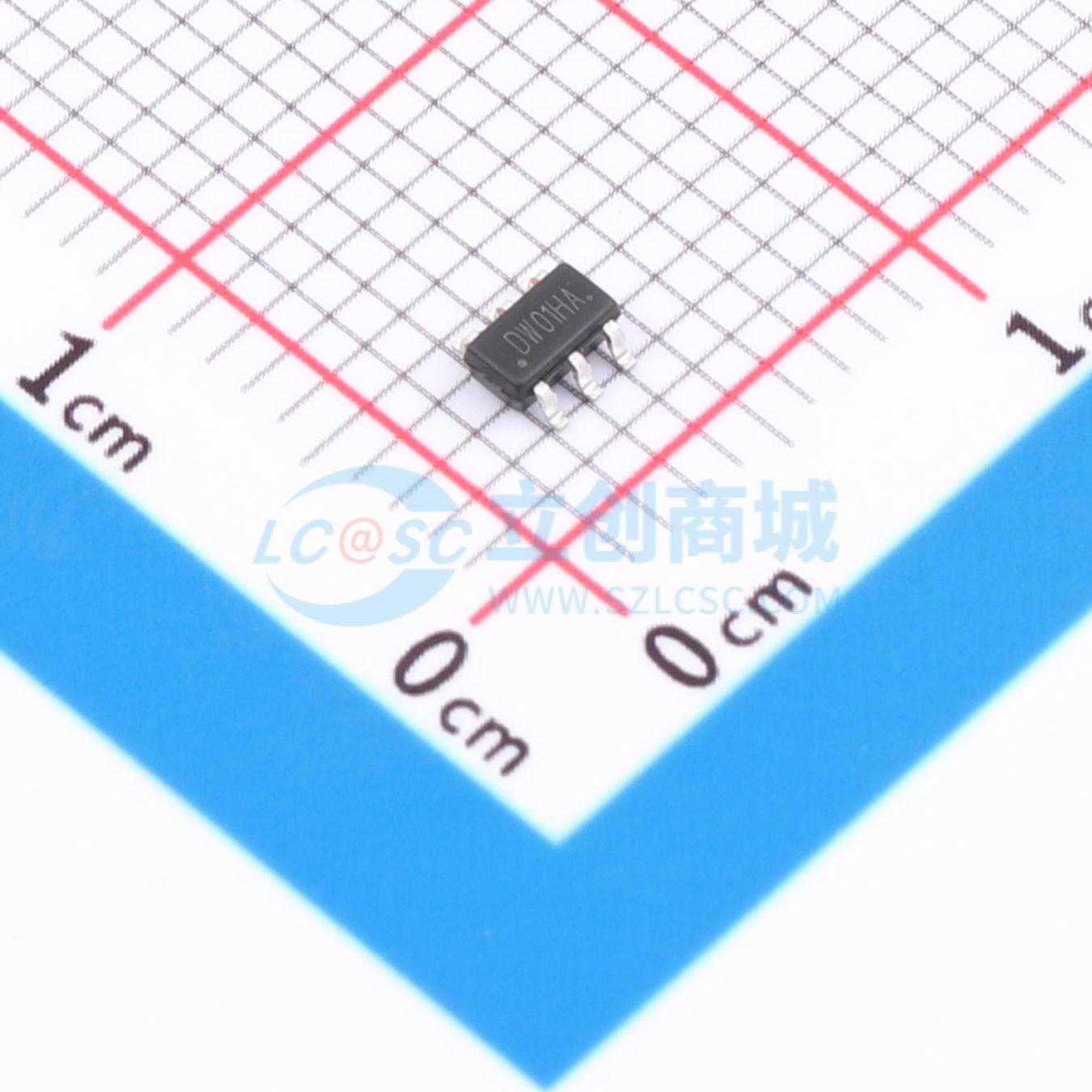

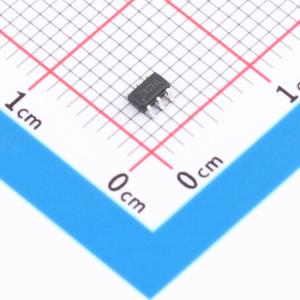

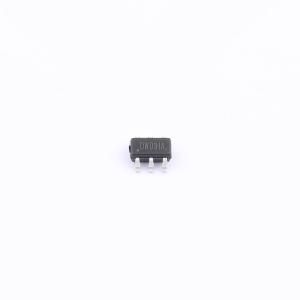

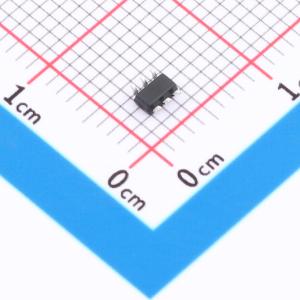

DW01HA.
单节可充电锂电池过充电和过放电保护电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 锂电池保护 IC
- 品牌名称
- FM(富满)
- 商品型号
- DW01HA.
- 商品编号
- C49340405
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~9V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 800nA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；过放保护；短路保护 |
商品概述
DW01HA系列电路是一款高精度的单节可充电锂电池过充电与过放电保护电路，集成了高精度过电压充电保护、过电压放电保护以及过电流放电保护等功能。在正常状态下，其VDD端电压介于过电压充电保护阈值（VOC）与过电压放电保护阈值（VOD）之间，同时VM检测端电压位于充电器检测电压（VCHG）和过电流放电保护阈值（VEDI）之间。此时，电路的COUT端和DOUT端均输出高电平，驱动外接的充电控制N-MOS管Q1和放电控制N-MOS管Q2导通。在此状态下，既可通过充电器为电池充电，也可通过负载使电池放电。该电路通过监测VDD或VM端电压（相对于VSS）来实现过充/放电保护。当保护条件触发时，相应的COUT或DOUT端电平由高变低，使对应的MOS管关断，从而停止充/放电过程。每种保护状态都设有对应的恢复条件，满足后电路将退出保护状态，返回正常模式。此外，所有保护与恢复动作均设有延迟时间，仅在条件持续超过设定时间后才会生效，若在延迟时间内条件消失，则不会触发状态切换。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 高精度的保护电压（过充/过放）检测
- 高精度过电流放电保护检测
- 电池短路保护
- 极少的外围元器件
- 超小型化的SOT23-6封装
应用领域
- 锂电池的充电、放电保护电路
- 电话机电池或其它锂电池高精度保护器
