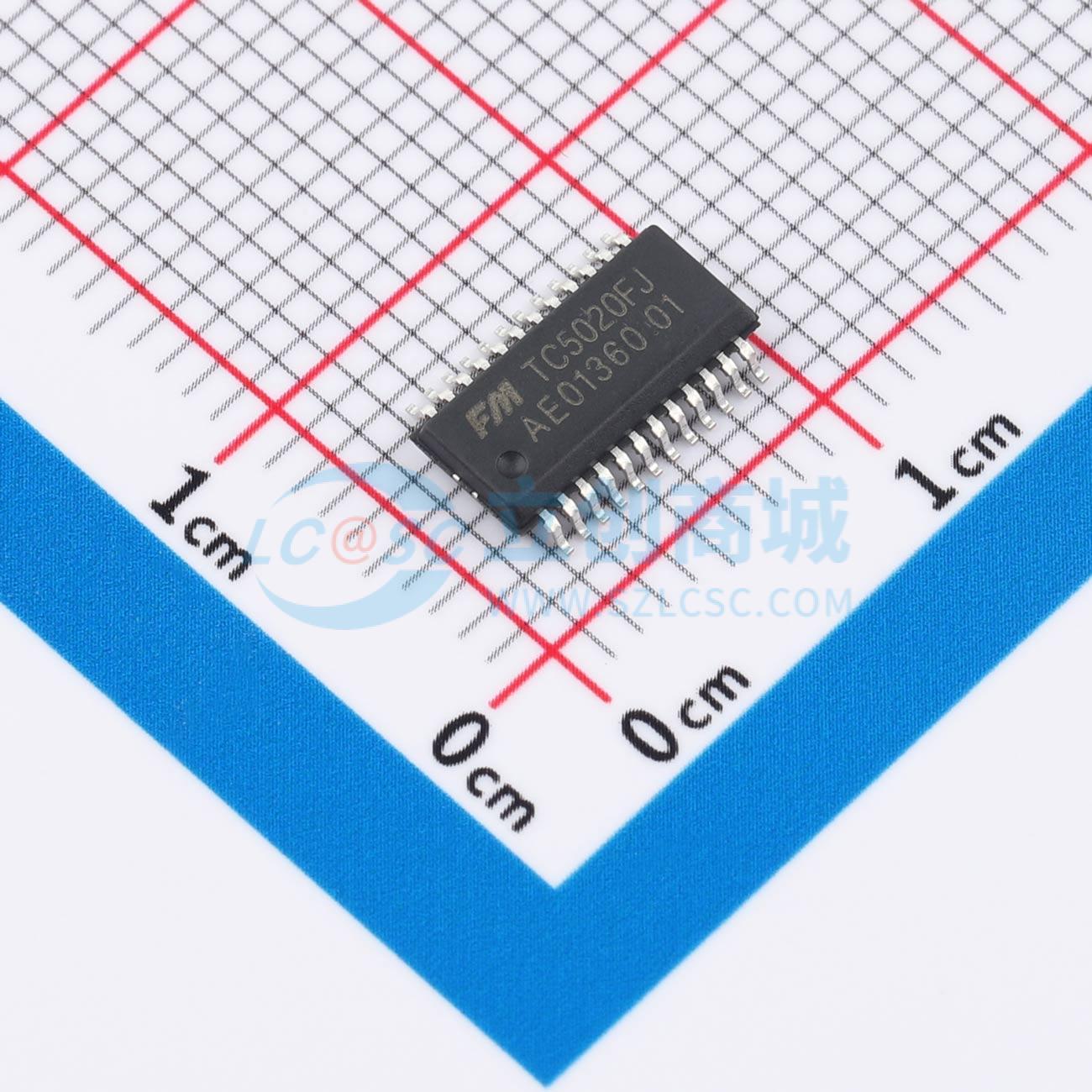

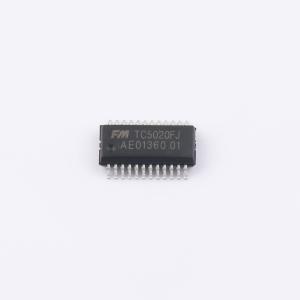

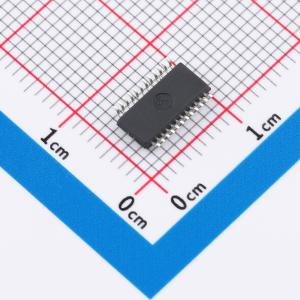

TC5020FJ
16路恒流输出LED驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 路恒流输出 LED 驱动芯片
- 品牌名称
- FM(富满)
- 商品型号
- TC5020FJ
- 商品编号
- C49340410
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.25345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.3V~5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | - | |
| 输出电流 | 36mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 2% |
商品概述
TC5020FJ是一款专为LED显示面板设计的驱动集成电路。它内置CMOS移位寄存器和锁存功能，可将串行输入数据转换为并行输出数据格式。该芯片的输入电压范围为3.3V~5V，提供16个电流源，每个输出级可提供3~36mA的恒定电流以驱动LED。单颗芯片内各输出通道间的电流差异小于±2% @IOUT = 23.8mA；±2.5% @IOUT = 3mA。多颗芯片间的输出电流差异小于±3%。电流随输出端耐受电压变化被控制在每伏特0.1%。电流受电源电压和环境温度变化的影响也被控制在1%。用户可通过选择不同阻值的外部电阻来调整各输出级的电流大小，从而精确控制LED的发光亮度。TC5020FJ保证输出级耐压达11V，因此可在每个输出端串联多个LED。此外，该芯片还提供25MHz的高时钟频率输入，以满足系统对大数据量传输的需求。
商品特性
- 16路等电流输出通道
- 输出电流设定范围：3~36mA×16 @VDD=5V；3~20mA×16 @VDD=3.3V
- 电流精度：通道间最大差异值：<±1.5%（典型值）；<±2.0%（最大值）；芯片间最大差异值：<±1.5%（典型值）；<±3.0%（最大值）
- 快速输出电流响应：最小脉宽 = 35ns
- 通过一个外部电阻可设定所有16个驱动口的输出电流值
- 具有施密特触发器输入特性
- 高速数据传输，速率可达25MHz
- 工作电压范围：3.3V至5V
- 极低的待机电流与工作电流
- 集成输出通道过冲抑制电路
- 采用SSOP-24封装
