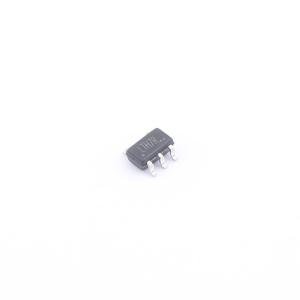

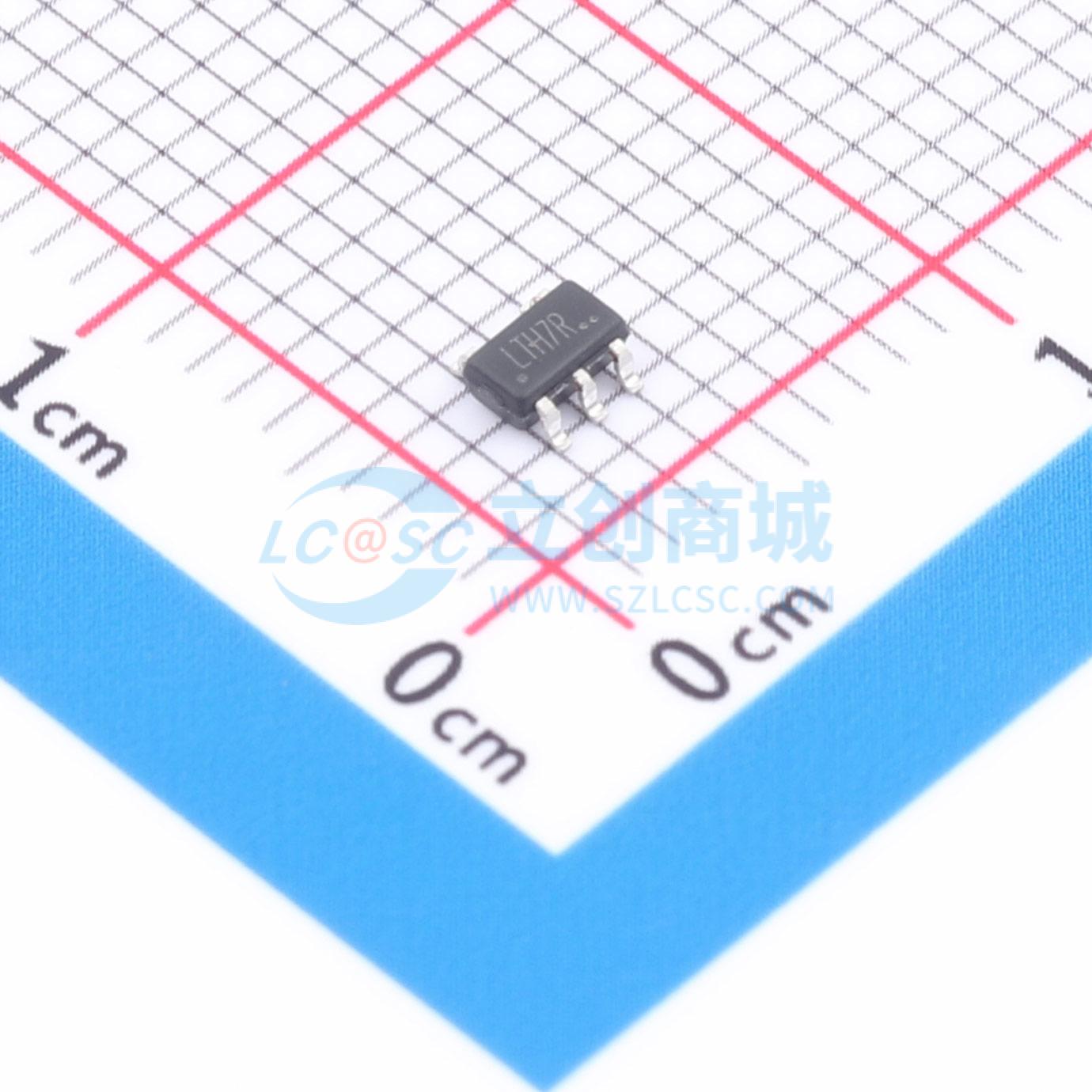

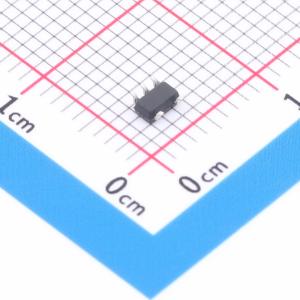

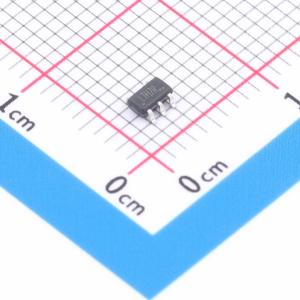

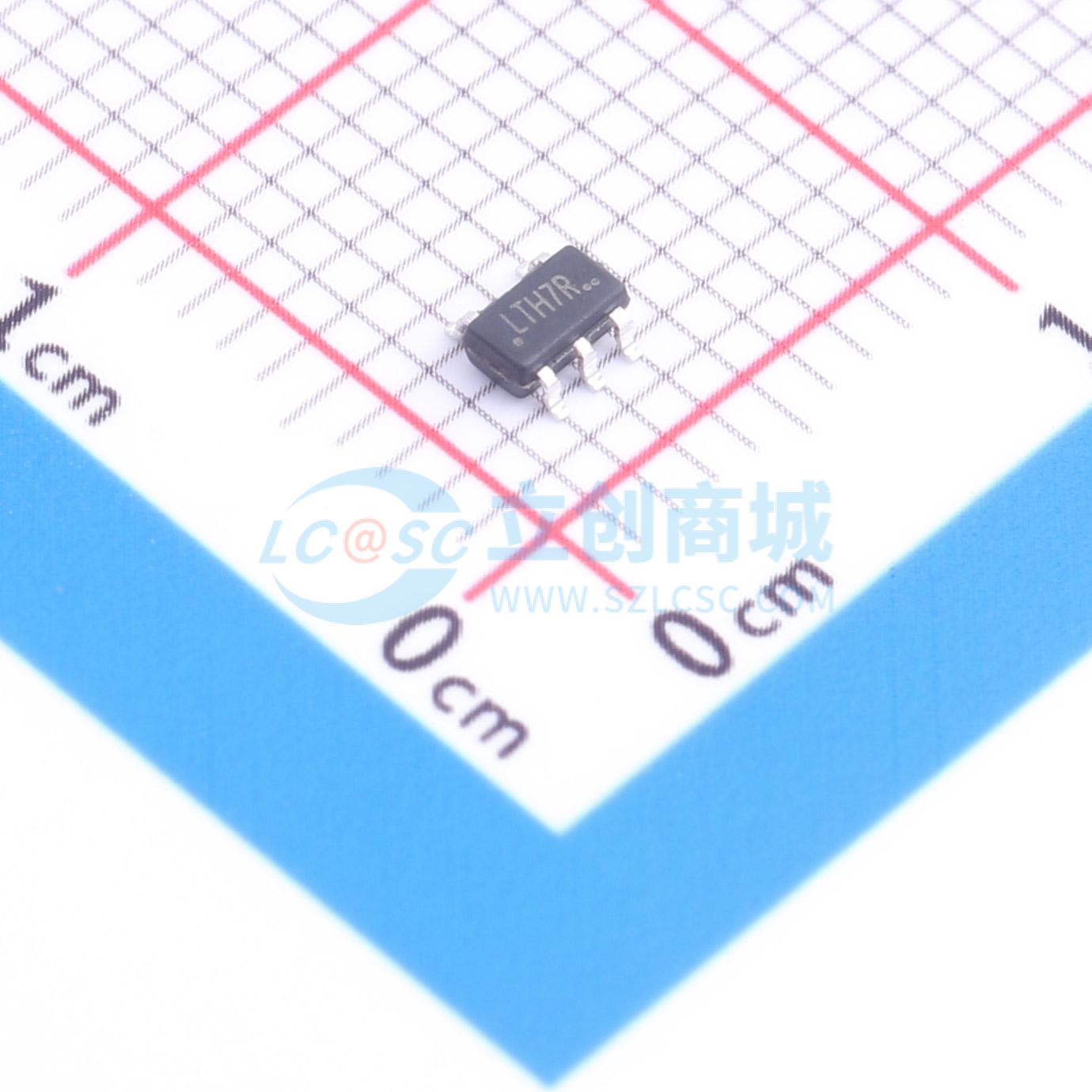

LTH7R..
座充充电管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 座充充电管理 IC
- 品牌名称
- FM(富满)
- 商品型号
- LTH7R..
- 商品编号
- C49340408
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.5104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 70uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
LTH7R..是一款恒流/恒压座充充电管理芯片，主要用于单节锂电池充电。其应用电路无需外接检测电阻，内部采用MOSFET结构，因此也无需外接反向二极管。该芯片在大功率和高环境温度条件下可自动调节充电电流以限制芯片温度。充电电压固定，充电电流可通过外部电阻器进行编程设定。当电池电压达到浮充电压且充电电流下降至设定值的1/10时，芯片自动终止充电过程。移除输入电压后，芯片自动进入低电流模式，从电池吸取的电流少于5uA。在待机模式下，芯片的供电电流仅为70uA。此外，该芯片还具备监控充电电流、电压检测、自动循环充电功能，并提供一个用于指示充电状态和电池充满状态的指示管脚。
商品特性
- 可编程充电电流可达500 mA
- 无需外接MOSFET、检测电阻和反向二极管
- 工作在恒流/恒压模式
- 具备热保护功能
- 可通过USB端口为锂电池充电
- 预设充电电压精度为1%
- 待机模式下供电电流低
- 涓流充电电压为2.9V
- 软启动功能限制浪涌电流
- 采用SOT23-5封装
应用领域
- 手机
- 掌上电脑
- MP3播放器
- 蓝牙耳机
