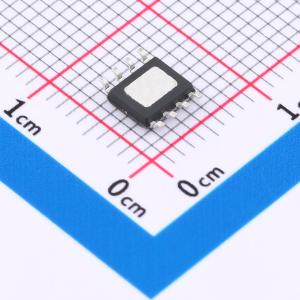

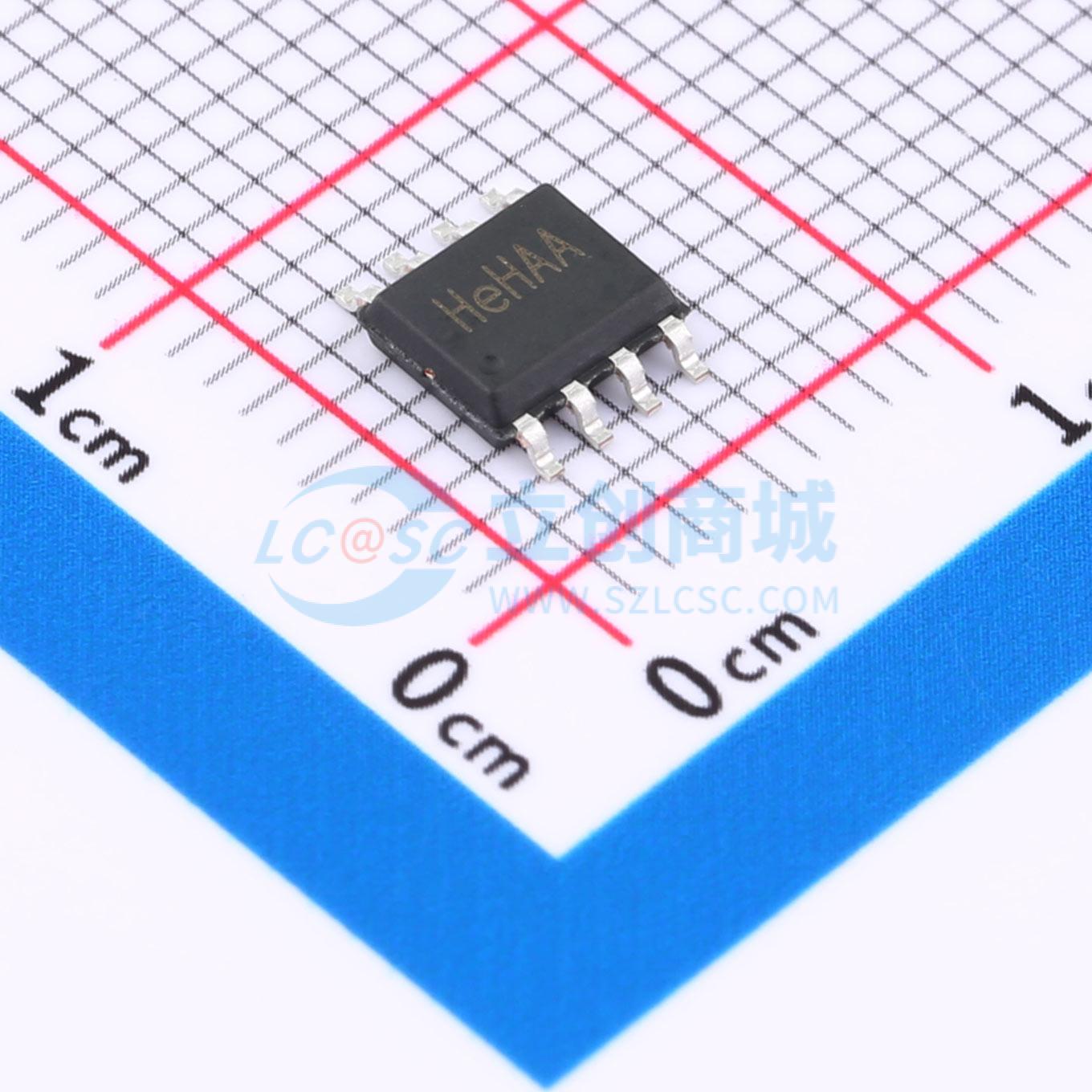

EA9630HT8R
降压型 3A 5V~61V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 61V 3A异步降压
- 品牌名称
- everanalog(申风)
- 商品型号
- EA9630HT8R
- 商品编号
- C49331112
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~61V | |
| 输出电压 | 790mV | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
该器件是一款电流模式单片降压开关稳压器，工作输入范围为5V~61V，能够在宽输入电源范围内提供3A连续输出电流，并具备优异的负载和线路调节性能。在轻载条件下，稳压器以低频工作以维持高效率并降低输出纹波。电流模式控制实现了紧密的负载瞬态响应。该器件通过良好控制的开关边沿实现了低电磁干扰特性。故障条件保护包括可编程输出电压保护、可检测的输出短路保护、热关断以及输入欠压锁定功能。该器件采用ESOP8封装，仅需极少的外部元件即可提供紧凑的解决方案。
商品特性
- 5V至61V的宽工作输入范围
- 3A连续输出电流
- 500KHz开关频率
- 可检测的输出短路保护
- 可编程的输出过压保护
- 轻载高效的PSM模式
- 低电磁干扰特性
- 125mΩ内部功率MOSFET
- 输出电压可从0.79V起调
- 内部软启动
- 热关断
- 提供ESOP8封装
- -40°C至+85°C工作温度范围
应用领域
- 汽车GPS
- 汽车娱乐系统
- 线性充电器电源
- 网络设备
