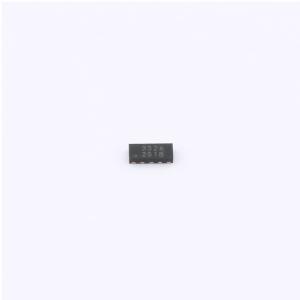

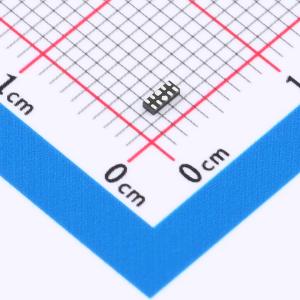

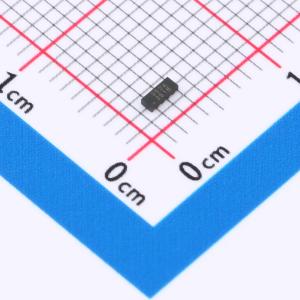

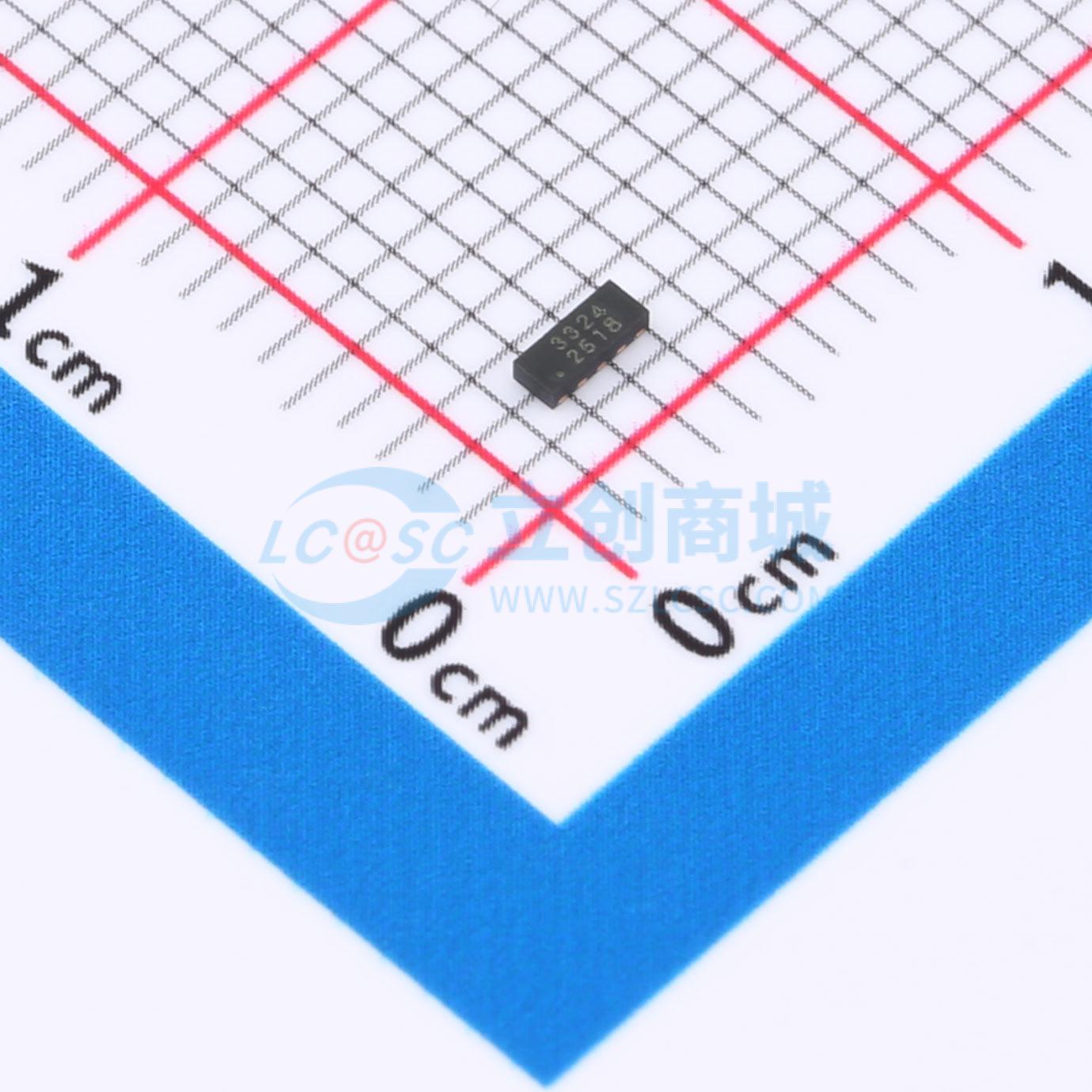

LM-AZ1123-04F
超低电容TVS二极管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值 0.4pF（I/O 到 I/O）。 超低泄漏：纳安级别。 低工作电压：3.3V。应用：HDMI 1.3 & 1.4、USB 2.0 & 3.0 和 MDDI 端口
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ1123-04F
- 商品编号
- C49330833
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品特性
- 超低电容：典型值0.4 pF（I/O到I/O）
- 超低泄漏：纳安级
- 低工作电压：3.3V
- 采用回滞技术的低钳位电压
- 最多保护4条线路
- 无引脚直插式封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30 kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）5A（8/20μs）
- 符合RoHS标准
应用领域
- HDMI 1.3和1.4、USB 2.0和3.0以及MDDI端口
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express和串行SATA端口
