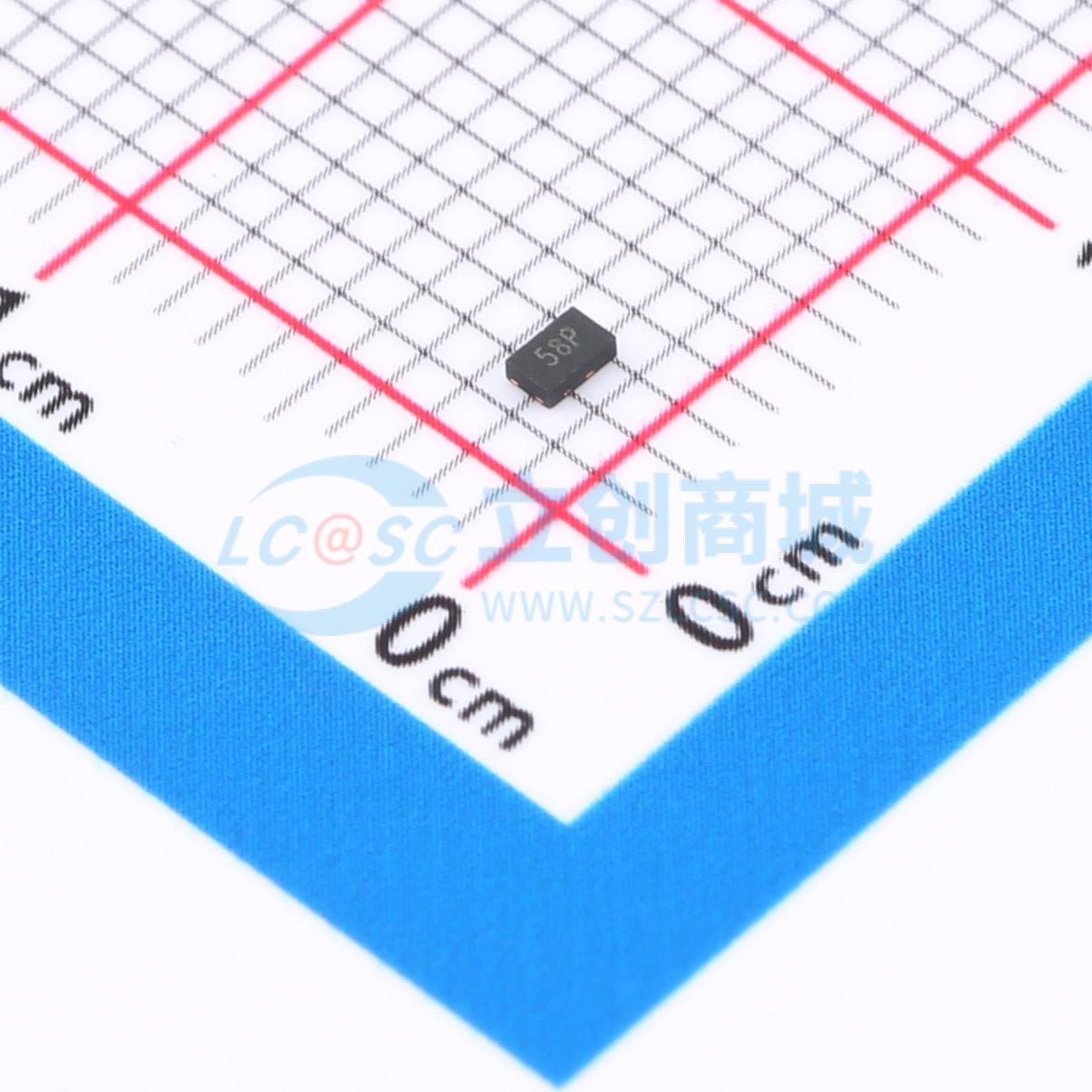

温馨提醒：图片仅供参考，商品以实物为准
LM-AZ3205-01F
1 线双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低泄漏：nA级别。 工作电压：5V。 低钳位电压。 2引脚无铅封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV。 -IEC61000-4-4（EFT）80A（5/50ns）。应用：手机。 电池保护
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ3205-01F
- 商品编号
- C49330836
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 1.425kW@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品特性
- 超低泄漏：纳安级
- 工作电压：5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）80A（5/50ns）
- IEC 61000-4-5（浪涌）95A（8/20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合 RoHS 标准
应用领域
- 移动电话
- 电池保护
- 电源线保护
- 移动设备的 Vbat 引脚
- 手持便携式应用
