温馨提醒：图片仅供参考，商品以实物为准

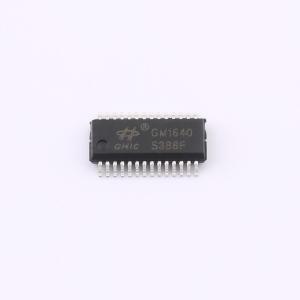

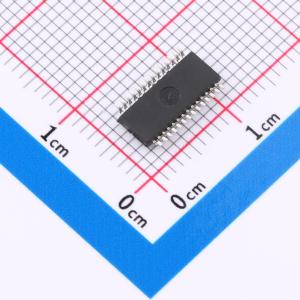

GM1640SS
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM1640 是一种 LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、 LED 高压驱动等电路。
- 品牌名称
- GMIC(绿微)
- 商品型号
- GM1640SS
- 商品编号
- C49329024
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.293054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 接口类型 | - | |
| 工作电压 | 2.8V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | PWM调光；内部复位功能；内置自动消隐 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
GM1640是一款专用于LED（发光二极管显示器）驱动控制的集成电路。该芯片内部集成了微控制器数字接口、数据锁存器以及LED高压驱动电路。其工作电压范围为2.8V至5.5V，并采用功率CMOS工艺制造。芯片内置辉度调节电路，支持8级占空比调节，并采用两线串行接口（CLK， DIN）进行通信。其振荡方式为内置RC振荡器，频率为330kHz。芯片还集成了上电复位电路和自动消隐电路。它支持8段×16位的显示模式，适用于共阴数码管输出，并提供SSOP20、SOP/SSOP28和DFN28等多种封装形式。
商品特性
- 工作电压范围：2.8V~5.5V
- 采用功率CMOS工艺
- 辉度调节电路（占空比8级可调）
- 两线串行接口（CLK， DIN）
- 振荡方式：内置RC振荡（330kHz）
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式：8段×16位，支持共阴数码管输出
- 封装形式：SSOP20、SOP/SSOP28、DFN28
