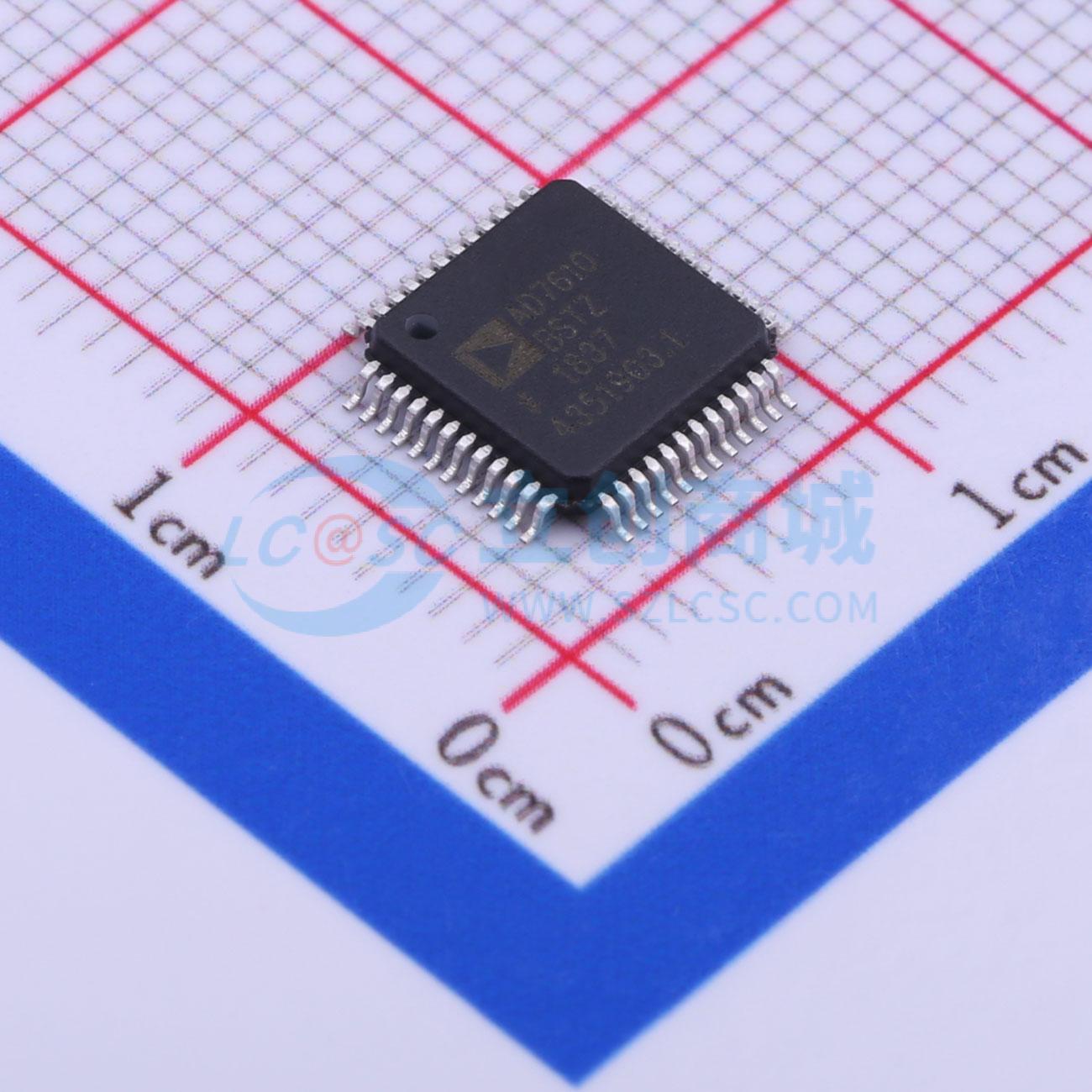

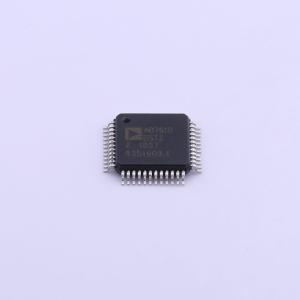

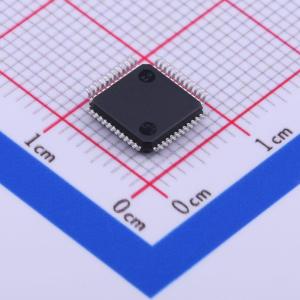

AD7610BSTZ

AD7610是一款采用iCMOS高压工艺制造的16位电荷再分配逐次逼近寄存器（SAR）架构的模数转换器（ADC）。该器件可通过硬件或专用的只写串行配置端口进行配置，以设置输入范围和工作模式。AD7610包含一个高速16位采样ADC、一个内部转换时钟、一个内部基准源（及缓冲器）、误差校正电路，以及串行和并行系统接口端口。CNVST引脚的下降沿会相对于地感应端IN−对IN+上的模拟输入进行采样。AD7610具有四种不同的模拟输入范围：0 V至5 V、0 V至10 V、±5 V和±10 V。功耗与吞吐量呈线性比例关系。该器件提供无铅48引脚薄型四方扁平封装（LQFP）和引脚框架芯片级封装（LFCSP_VQ）。工作温度范围为-40°C至+85°C。

• 多引脚/软件可编程输入范围：5 V、10 V、±5 V、±10 V
• 引脚或串行兼容的输入范围/模式选择
• 吞吐量：250 kSPS
• 16位分辨率，无失码
• 积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（满量程范围的±23 ppm）
• 信噪比（SNR）：在2 kHz时为94 dB
• iCMOS工艺技术
• 5 V内部基准源：典型漂移为3 ppm/°C
• 片上温度传感器
• 无流水线延迟（SAR架构）
• 并行（16位或8位总线）和串行5 V/3.3 V接口，与SPI、QSPI、MICROWIRE、DSP兼容
• 功耗：在250 kSPS时为90 mW，在1 kSPS时为10 mW
• 48引脚LQFP和LFCSP（7 mm×7 mm）封装

• 过程控制
• 医疗仪器
• 高速数据采集
• 数字信号处理
• 仪器仪表
• 频谱分析
• 自动测试设备（ATE）
