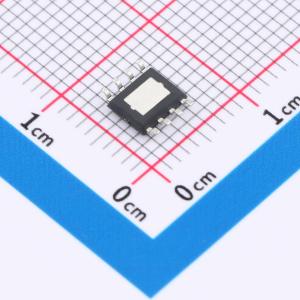

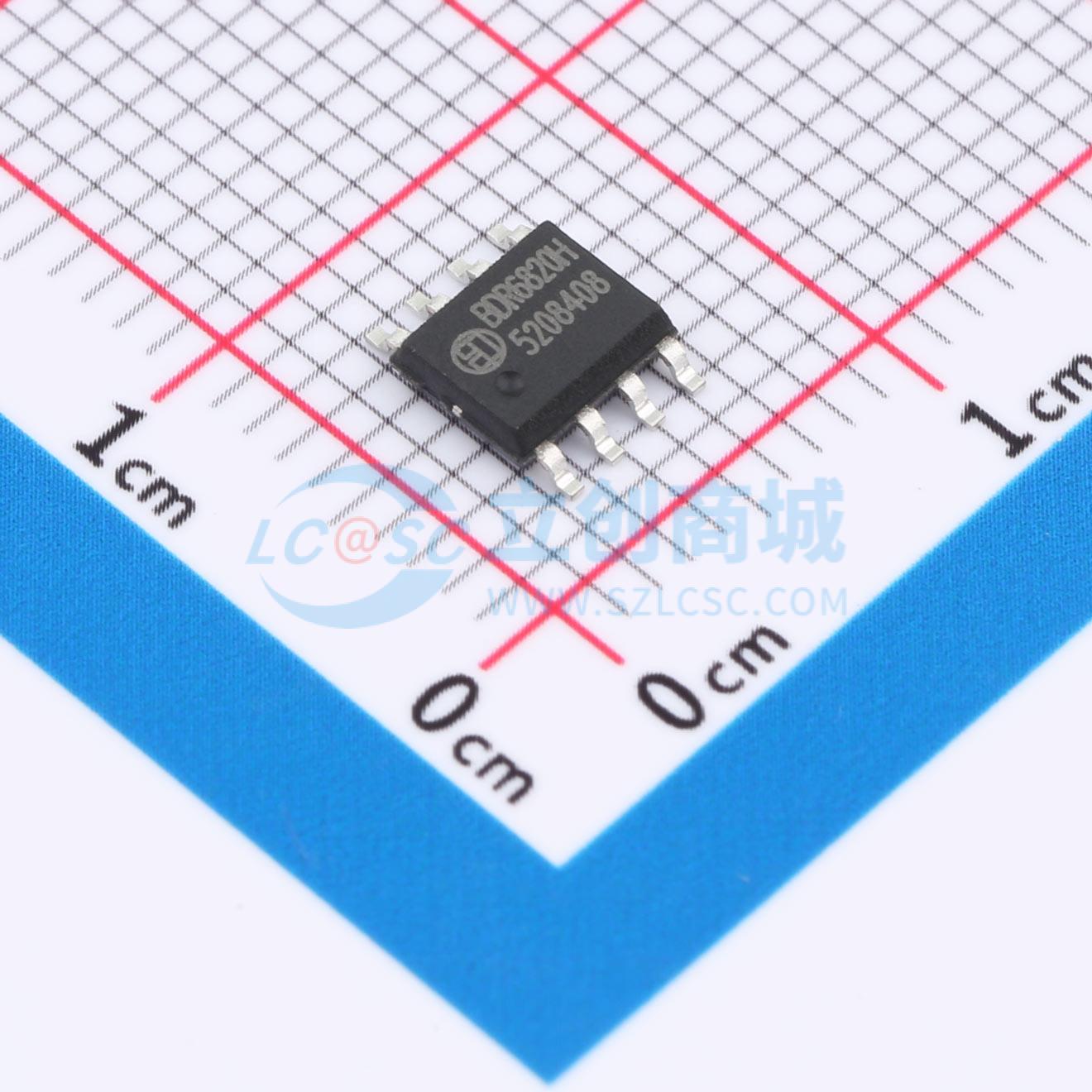

BDR6820H
20V/1A双通道H桥驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双通道 H 桥驱动芯片,最适合 12V 系统应用产品的电机驱动。应用领域：双通道直流、步进电机驱动等应用，冰箱、干衣机、吸尘器等。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6820H
- 商品编号
- C49303001
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4V~20V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 1A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 840mΩ | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 短路保护；过流保护；过温保护；欠压锁定 |
商品概述
BDR6820H是一款双通道H桥驱动芯片，专为12V系统应用中的电机驱动而优化。每个H桥可提供最大峰值电流1A和均方根电流0.7A（在12V和Ta = 25℃的适当散热条件下），能够驱动两台直流电机、一台并联直流电机或步进电机，并支持全步和半步驱动模式。芯片内部集成了过流保护、短路保护、欠压锁定保护和过温保护等关断功能。
商品特性
- 最高VCC电压24V，最大I0电流1A
- 工作电压范围：4V至20V
- 无需控制系统3.3V电源
- N+P MOS输出电阻（典型值）RON小于1Ω
- 待机时电流零消耗
- 可并联使用（驱动通道并联）
- 内置刹车功能
- 封装：ESOP8
应用领域
- 双通道直流、步进电机驱动
- 冰箱、干衣机、吸尘器
- POS打印机、标签打印机
- PoE销售点终端
- 舞台灯光
