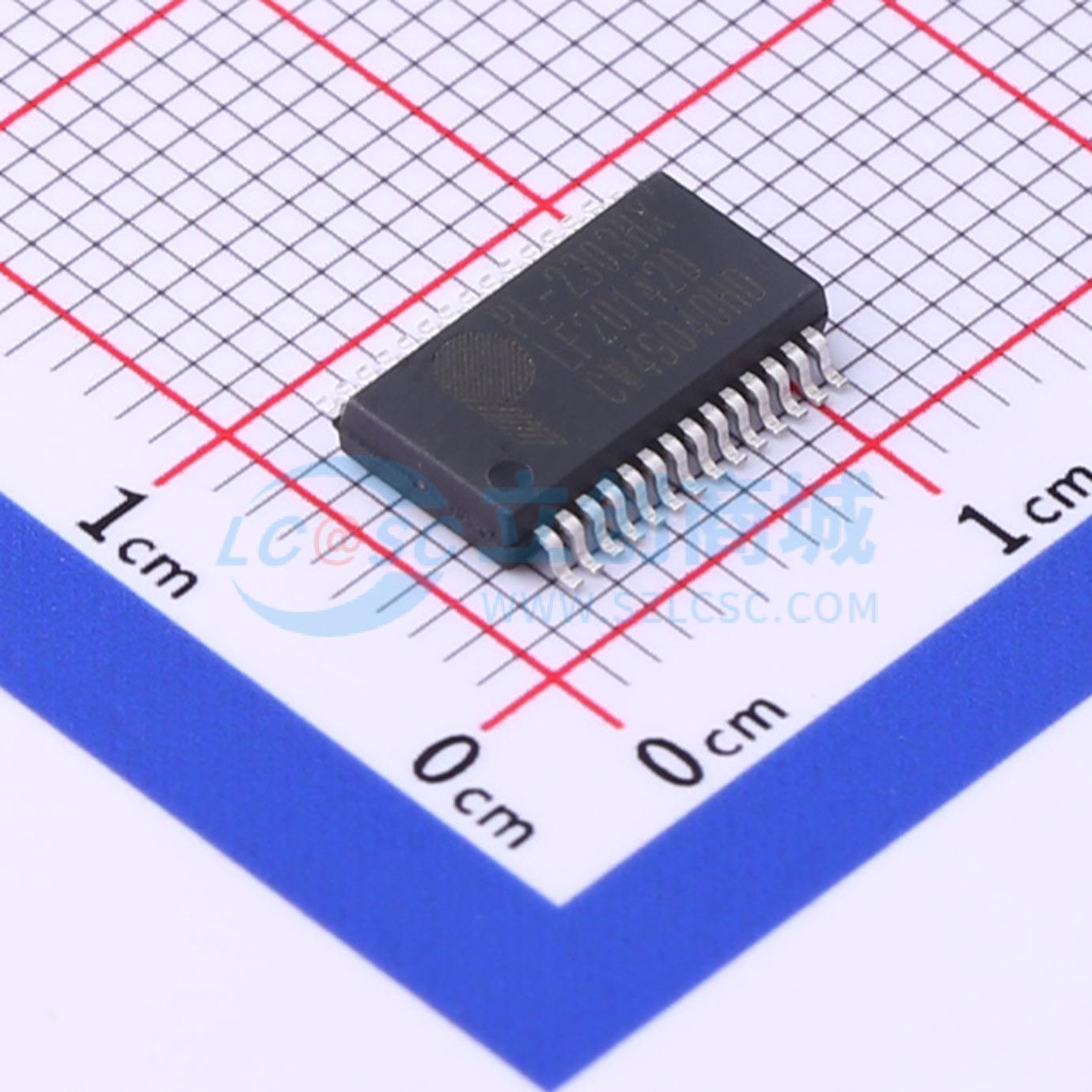

温馨提醒：图片仅供参考，商品以实物为准
PL2303HXD
USB转串口桥接控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完全符合USB 2.0规范，支持RS-232/RS-422/RS-485接口，可编程波特率从75 bps到12M bps。
- 品牌名称
- PROLIFIC(旺玖)
- 商品型号
- PL2303HXD
- 商品编号
- C50734
- 商品封装
- SSOP-28-208mil
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - |
| 属性 | 参数值 | |
|---|---|---|
| USB协议版本 | - |
商品特性
- 完全符合USB 2.0规范（全速）
- 符合USB-IF标志，TID为40000100
- 与UHCI/OHCI（USB 1.1）、EHCI（USB 2.0）、xHCI（USB 3.0）主机控制器兼容
- 片上USB 1.1收发器，5⇒3.3稳压器
- 片上96MHz时钟发生器
- 支持类似RS - 422/RS - 485的串行接口（TXD、DTR_N和RTS_N引脚需外部上拉至5V）
- 支持类似RS232的串行接口：全双工发送器和接收器（TXD和RXD）；六个调制解调器控制引脚（RTS、CTS、DTR、DSR、DCD和RI）；5、6、7或8位数据位；奇校验、偶校验、标记校验、空格校验或无校验模式；1、1.5或2个停止位；奇偶校验错误、帧错误和串行中断检测；可编程波特率范围从75 bps到12M bps；外部RS232驱动器掉电控制；串行接口独立电源
- 广泛的流控制机制：可调节高低水位线；使用CTS/RTS或DSR/DTR的自动硬件流控制；使用XON/XOFF的自动软件流控制；入站数据缓冲区溢出检测
- 可配置的512字节双向数据缓冲区：256字节出站缓冲区和256字节入站缓冲区；或128字节出站缓冲区和384字节入站缓冲区
- 支持通过RS232输入引脚信号（RI、RXD、DSR、DCD、CTS）远程唤醒
- 四个（4）通用I/O（GP0、GP1、GP2和GP3）引脚和四个（4）辅助通用I/O（RI_N、DSR_N、DCD_N和CTS_N）引脚
- 片上OTP（一次性编程）ROM用于启动设备配置
- 硬件与PL - 2303H向后兼容
- 提供免版税的虚拟COM端口（VCP）驱动程序，适用于：Windows 2000、XP、Vista和7（微软认证WHQL驱动程序）；Windows 8；Windows Server 2003、2008、2008 R2；Windows CE 4.2、5.0、6.0和Windows Embedded Compact 7；Windows XP Embedded（XPe）、Point - of - Service（WEPOS）和POSReady；Mac OS 8/9、OS X；Linux/Android内核2.4.31及以上版本包含内置驱动程序；为客户USB VID/PID和特殊波特率提供驱动程序定制
- 工作温度范围为 - 40℃至85℃
- 小尺寸28引脚SSOP或32引脚QFN IC封装；符合RoHS标准且无铅绿色化合物
