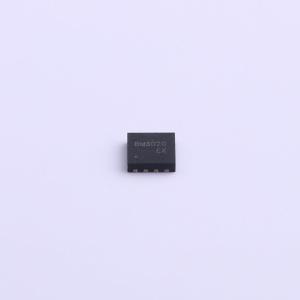

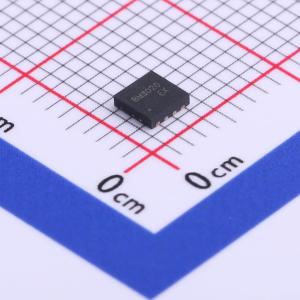

温馨提醒：图片仅供参考，商品以实物为准
CJBM3020
2个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJBM3020
- 商品编号
- C504188
- 商品封装
- DFNWB-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 11.5mΩ@4.5V,10A | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 823pF@15V | |
| 反向传输电容(Crss) | 100pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - |
商品概述
CJBM3020采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计，实现超低导通电阻（RDS(ON)）
- 雪崩电压和电流特性完整
- 高单脉冲雪崩能量（EAS），稳定性和一致性良好
- 散热性能出色的封装
- 具备高静电放电（ESD）能力的特殊工艺技术
应用领域
- 开关电源（SMPS）及通用应用
- 硬开关和高频电路
- 不间断电源
