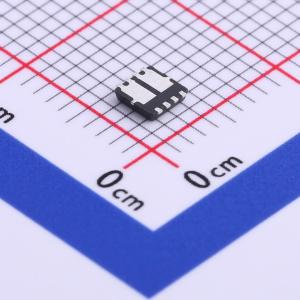

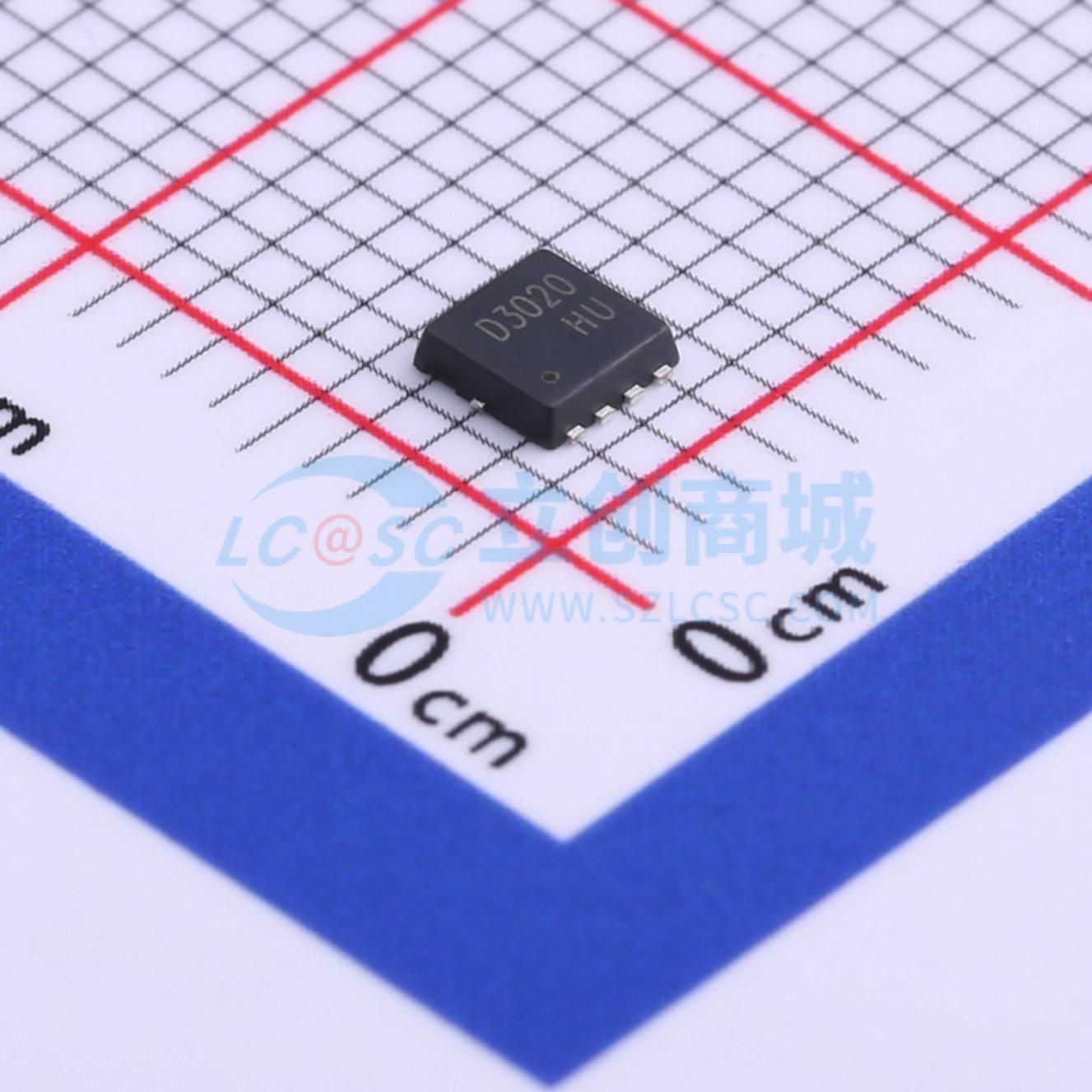

温馨提醒：图片仅供参考，商品以实物为准
CJBD3020
2个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJBD3020采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJBD3020
- 商品编号
- C504189
- 商品封装
- PDFNWB-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 823pF@15V | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | - |
商品概述
CJBD3020采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻RDS(ON)。它可用于多种应用。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计，实现超低导通电阻RDS(ON)
- 雪崩电压和电流特性完全表征
- 高单脉冲雪崩能量EAS，稳定性和一致性良好
- 采用优秀封装，散热性能良好
- 特殊工艺技术，具备高静电放电(ESD)能力
应用领域
- 开关模式电源和通用应用-硬开关和高频电路-不间断电源
