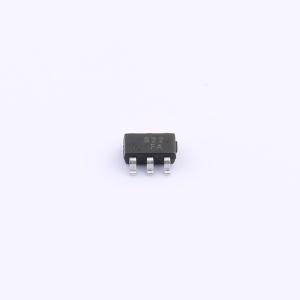

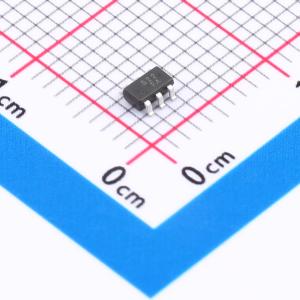

温馨提醒：图片仅供参考，商品以实物为准
CJL2322
2个N沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TrenchFET Power MOSFET。 低栅极电荷。 低导通电阻。 表面贴装封装。应用：DC/DC转换器。 便携式设备的负载开关
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJL2322
- 商品编号
- C504193
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.056667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 30mΩ@4.5V | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 6.2nC@4.5V | |
| 输入电容(Ciss) | 498pF | |
| 反向传输电容(Crss) | 71pF | |
| 工作温度 | - |
商品特性
- 沟道型功率MOSFET
- 低栅极电荷
- 低导通电阻
- 表面贴装封装
应用领域
- 直流-直流转换器
- 便携式设备负载开关
- 商业-工业应用
