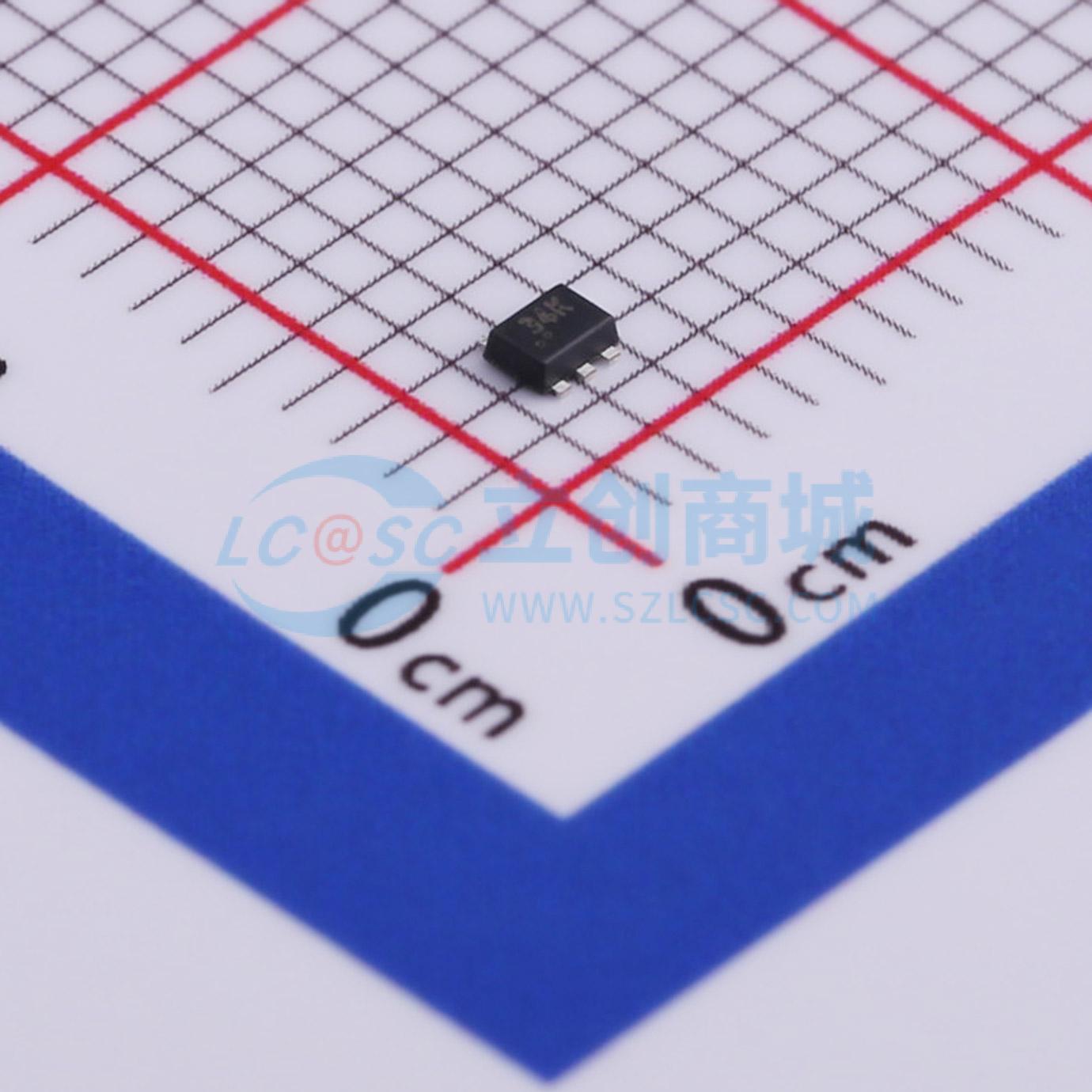

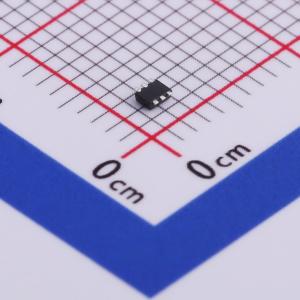

温馨提醒：图片仅供参考，商品以实物为准
CJX3134K
1个N沟道 耐压:20V 电流:0.75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：表面贴装封装。 低导通电阻的N沟道开关。 可在低逻辑电平栅极驱动下工作。 相当于两个CJ3134K。应用：负载/电源开关。 接口开关
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJX3134K
- 商品编号
- C504147
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 750mA | |
| 导通电阻(RDS(on)) | 380mΩ@4.5V | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 120pF@16V | |
| 反向传输电容(Crss) | 15pF@16V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 表面贴装封装
- 低导通电阻（RDS(on)）的N沟道开关
- 低逻辑电平栅极驱动操作
- 相当于两个CJ3134K
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
