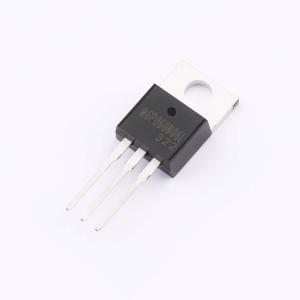

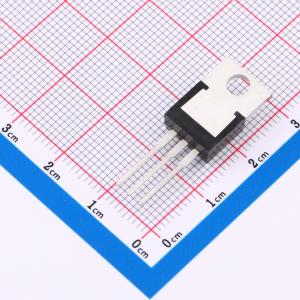

MGP060N06L
N沟道 耐压:60V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：快速开关速度。 可靠耐用。 符合ROHS标准且无卤。 100%经过UIS和Rg测试。应用：开关和同步整流。 无刷直流电机（BLDC）
- 品牌名称
- Megain(美佳音)
- 商品型号
- MGP060N06L
- 商品编号
- C49242748
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.699513克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 11.5mΩ@4.5V；6mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 1.609nF | |
| 反向传输电容(Crss) | 77pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 484pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = -60 V，漏极电流（ID） = -13 A，在栅源电压（VGS） = -10 V时，导通电阻（RDS(ON)） < 90 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 封装散热性能出色
