温馨提醒：图片仅供参考，商品以实物为准

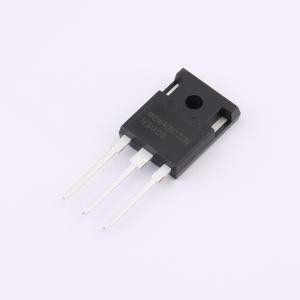

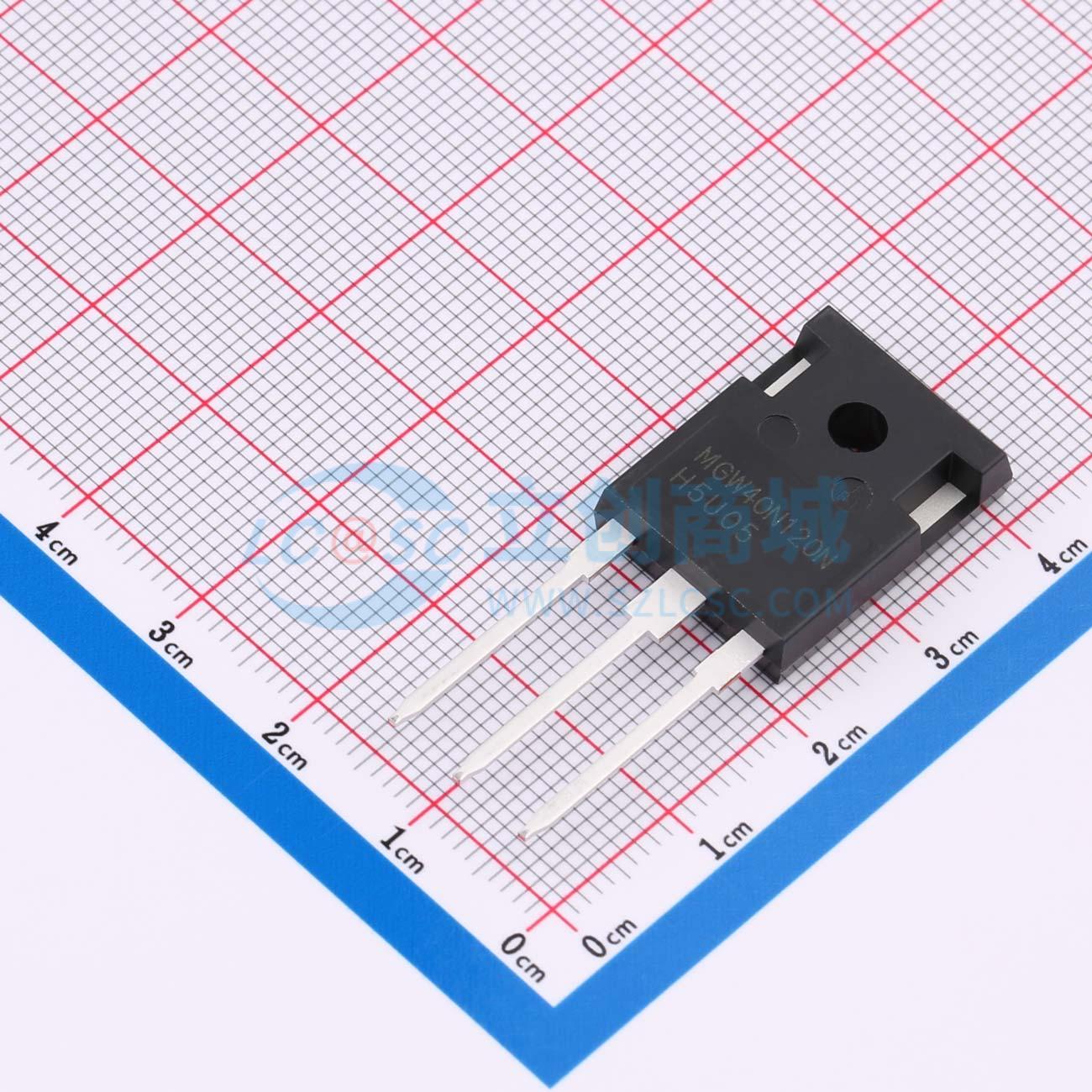

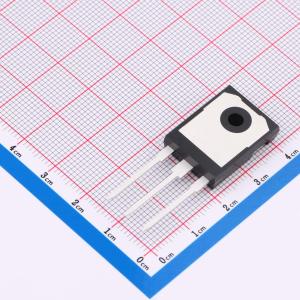

MGW40N120N
耐压：1200V 电流：57A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：优化封装，带有独立驱动源引脚。高阻断电压，低导通电阻。高速开关，低电容。快速且坚固的本征体二极管。易于并联。应用：开关电源。DC/DC 转换器
- 品牌名称
- Megain(美佳音)
- 商品型号
- MGW40N120N
- 商品编号
- C49242764
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 57A | |
| 耗散功率(Pd) | 255W | |
| 阈值电压(Vgs(th)) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 115nC | |
| 输入电容(Ciss) | 1.456nF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 96pF | |
| 导通电阻(RDS(on)) | 52mΩ |
商品特性
- 采用带独立驱动源引脚的优化封装
- 具备高阻断电压与低导通电阻
- 具有低电容的高速开关性能
- 快速且坚固的本征体二极管
- 易于并联
应用领域
- 开关模式电源
- DC/DC转换器
- 太阳能逆变器
- 电池充电器
- 电机驱动器
