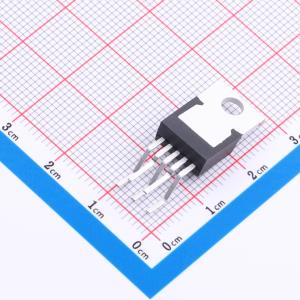

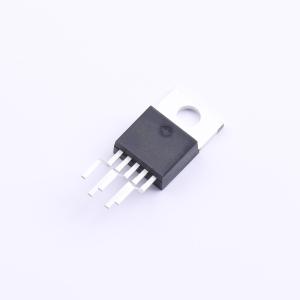

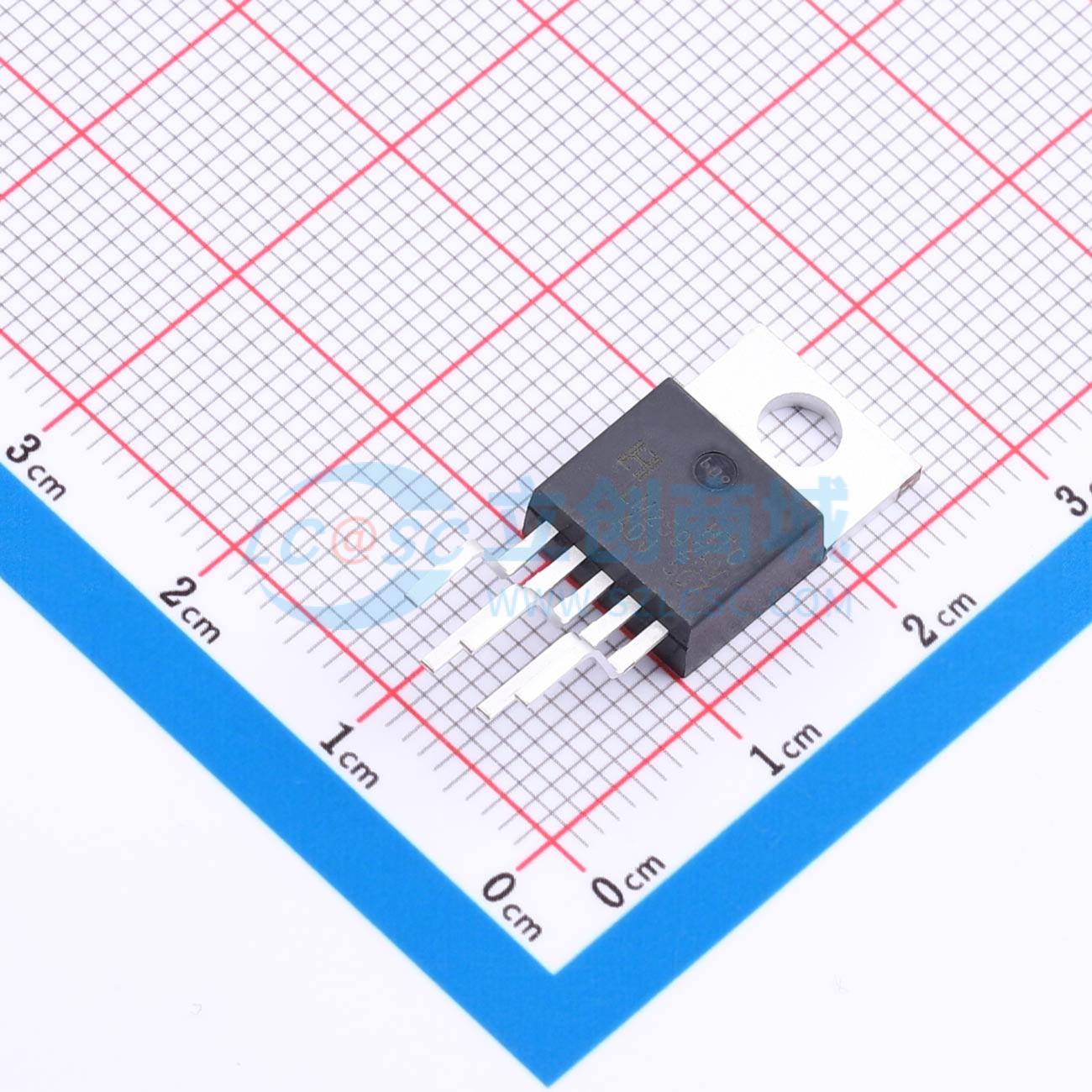

温馨提醒：图片仅供参考，商品以实物为准
LM2592HVTV-ADJ
降压型 2A 60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- LM2592HVTV-ADJ
- 商品编号
- C49238280
- 商品封装
- TO-220TV-5L
- 包装方式
- 管装
- 商品毛重
- 4.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 60V | |
| 输出电压 | 1.23V~57V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2592HV系列稳压器是单片集成电路，提供降压开关调节器所需的所有有源功能，能够驱动2A负载，并具备出色的线路和负载调节性能。该系列器件提供3.3V、5V、12V固定输出电压版本以及一个可调输出电压版本。采用标准的5引脚TO-220封装和5引脚TO-263表面贴装封装。包含外部关断功能，其待机电流典型值为30 μA。输出开关包含逐周期电流限制、热关断以及输出短路保护功能，可在故障条件下提供全面保护。
商品特性
- 3.3V、5V、12V和可调输出电压版本
- 可调版本输出电压范围：1.23V至57V
- 在输入电压和负载条件下最大偏差为±4%
- 提供TO-220和TO-263封装
- 保证2A输出负载电流
- 输入电压范围高达60V
- 仅需4个外部元件
- 优异的线路和负载调节规格
- 150kHz固定频率内部振荡器
- 低功耗待机模式，待机电流典型值为30 μA
- 高效率
- 热关断和电流限制保护
- 通过将频率降低3倍实现输出短路保护
应用领域
- 简单高效降压调节器
- 线性调节器的高效预调节器
- 板载开关调节器
