MPQ8785GMJT-0000-Z

MPQ8785是一款完全集成、符合PMBus标准的高频同步降压转换器。MPQ8785提供了非常紧凑的解决方案，每相可实现高达40A的输出电流(IOUT)，在宽输入电压(VIN)电源范围内具有出色的负载和线性调整率。MPQ8785在宽IOUT负载范围内均可保持高效率。

PMBus接口可实现转换器配置，并监控关键参数。

MPQ8785采用MPS专有的数字多相位恒定导通时间(MCOT)控制，可提供快速瞬态响应，促进环路稳定。MCOT方案还允许多个MPQ8785器件并联连接，在大电流应用中实现出色的均流和相位交错。

全集成保护功能包括过流保护(OCP)、过压保护(OVP)、欠压保护(UVP)和过热保护(OTP)。

MPQ8785仅需要极少数量的现成标准外部元件，采用TLGA-37 (5mmx6mm)封装。

• 符合PMBus 1.3标准
• 可扩展多相操作
• 3.1V~16V输入电压(VIN)，支持外部3.3V VCC偏置
• 每相持续输出40A电流(IOUT)
• 相位冗余确保操作不中断
• 具有自动匹配功能的无损精准片上电流检测
• 多相操作中精准电流均衡控制
• Quiet SwitcherTM (QST)技术抑制开关噪声
• 故障记录(BBOX)简化故障分析
• 自动PMBus地址分配，支持辅助相位数据读取
• 自适应多相恒定导通时间(MCOT)控制，实现超快瞬态响应
• 可搭配零ESR输出电容保持稳定
• 0°C~85°C结温(TJ)范围内参考电压(VREF)精度为0.5%
• -40°C~+125°C TJ范围内参考电压精度为1%
• 输出电压(VOUT)可调范围:0.35V~0.9×VIN，最高可达5.5V
• 支持VOUT、IOUT、VIN和TJ参数上报
• 内置多次可编程(MTP)存储器，可存储用户自定义配置，支持循环冗余校验(CRC)/校验和
• 可通过PMBus配置:
• IOUT限制
• 软启动时间
• 开关频率(fSW)可选范围:300kHz~2MHz
• 过流保护(OCP)、过压保护(OVP)、欠压保护(UVP)、过热保护(OTP)，支持打嗝模式或锁存模式可选
• 斜坡补偿

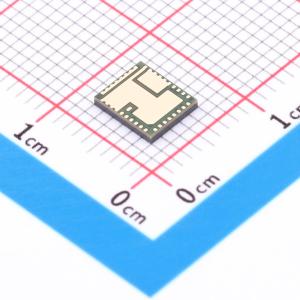

• 采用TLGA-37 (5mmx6mm)封装

• 电信和网络系统
• 基站
• 服务器
