商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压锁定；增量编码器输出；可编程迟滞 |
商品概述

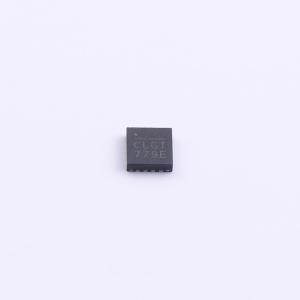

MA600A是一款精密、高带宽磁角度传感器，用于检测永磁体（通常是旋转轴上径向磁化的圆柱体）的角位置。该传感器集成了精密隧道磁阻传感器，实现了高带宽和高精度，是位置控制和机器人技术的理想解决方案。MA600A支持广泛的磁场强度和安装配置：轴端安装和侧轴安装。片上非易失性存储器用于存储配置参数，包括参考零角度位置、ABZ、UVW和PWM设置。该传感器经过出厂校准，可在其工作温度范围内实现低于0.6°的误差。此外，通过32点用户可配置校正表可进行最终系统校准。用户校准后的误差可小于0.1°。可通过串行外设接口和同步串行接口与MA600A通信。支持菊花链配置，允许顺序读取多个传感器的SPI角度，从而最大限度地减少控制器设备使用的I/O引脚数量。MA600A采用小型QFN-16封装。
商品特性
- 误差(INL)小于0.6°
- 使用片上32点查找表进行用户校准后，误差(INL)小于0.1°
- 可配置的12位至15位角度编码器
- 高带宽
- 无延迟
- 10mT至100mT的宽磁场范围
- 用于数字角度读取和芯片配置的串行外设接口
- 支持菊花链配置下的SPI角度读取
- 用于数字角度读取的同步串行接口
- 具有可配置每转脉冲数的增量式ABZ正交编码器接口
- 增量式UVW编码器输出
- 脉宽调制输出
- 多圈或速度输出选项
- 3.3V电源
- 7.5mA静态电流
- -40°C 至 +125°C 的工作温度范围

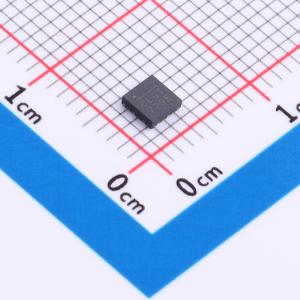

- 采用小型QFN-16封装
应用领域
- 机器人技术
- 多圈编码器
- 位置控制
- 速度控制
