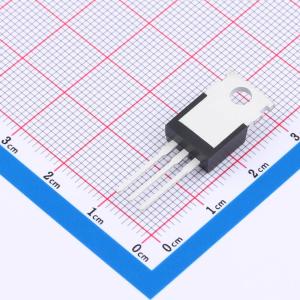

温馨提醒：图片仅供参考，商品以实物为准
AGM4012C
耐压:40V 电流:220A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：40V 连续漏极电流(Id)：220A 功率(Pd)：114W 导通电阻(RDS(on)@Vgs,Id)：1.1mΩ@10V,20A 栅极电荷(Qg@Vgs)：127nC@10V 输入电容(Ciss@Vds)：8300pF@20V ,工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM4012C
- 商品编号
- C49233865
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 220A | |
| 导通电阻(RDS(on)) | 1.1mΩ@10V | |
| 耗散功率(Pd) | 114W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 127nC@10V | |
| 输入电容(Ciss) | 8.3nF | |
| 反向传输电容(Crss) | 130pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 1.51nF |
商品概述
AGM4012C将先进的沟槽MOSFET技术与低电阻封装相结合,可提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可将传导损耗降至最低
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-MB/VGA内核电压-开关模式电源二次同步整流器-负载点应用-无刷直流电机驱动器
