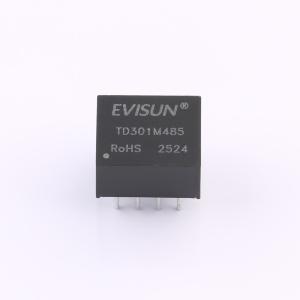

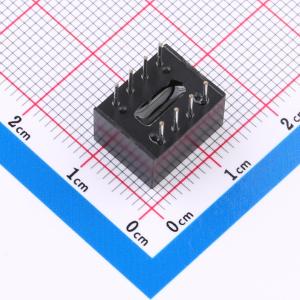

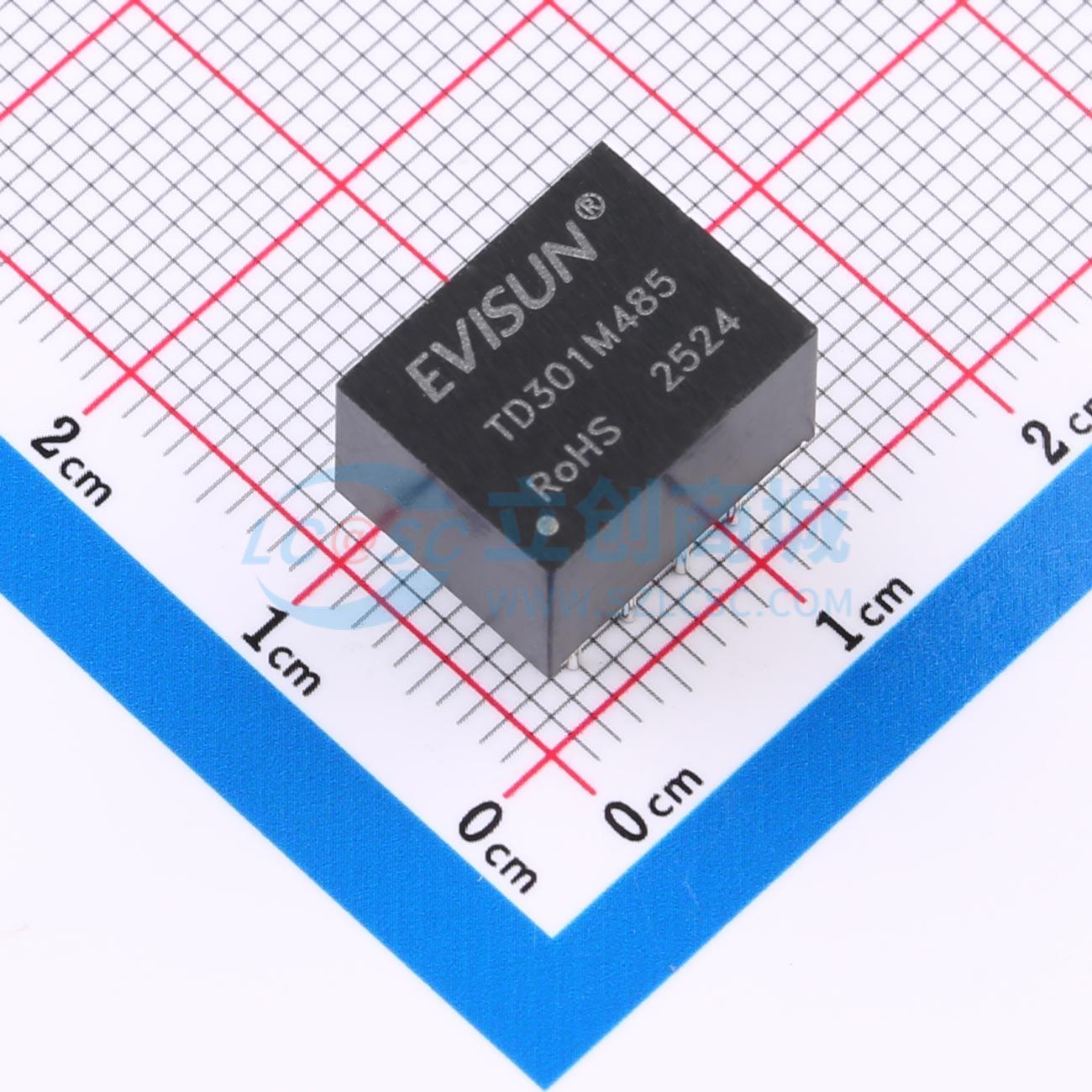

TD301M485

单路高速小体积RS-485隔离收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 支持100%全国产；TD301M485主要功能将是逻辑电平转换为RS-485协议的差分电平，实现信号隔离:是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带定压隔离电源，可实现2500VDC电气隔离。产品具有自动切换收发功能，不再需要通过收发控制脚进行收发控制，在一定程度上减少了设计的复杂性。电磁辐射EMI极低，集成电源隔离、信号隔离和总线ESD保护功能。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。产品广泛适用于汽车电子，仪器、仪表，铁路运输，石油化工，电力监控，工业控制，智能家居等行业;尺寸：长12.70宽10.16高7.70mm。
品牌名称: EVISUN(易成)
商品型号: TD301M485
商品编号: C49230712
商品封装: 插件
包装方式: 管装
商品毛重: 2.74359克(g)

商品参数

商品概述

该模块主要功能是将逻辑电平转换为符合RS-485协议的差分电平，并实现信号隔离。它采用集成电路技术，集成了电源隔离、信号隔离、RS-485通信和总线保护功能。产品内置隔离电源，可提供2500VDC的电气隔离。具备自动收发切换功能，无需通过独立的收发控制引脚进行控制，从而简化了设计。该模块便于集成到用户设备中，使设备能够轻松接入RS-485网络。

商品特性

单一输入电源供电
提供隔离的输出电源引脚
自动收发数据功能
最多可连接64个节点
电磁辐射极低
工作温度范围：-40℃~+85℃
集成电源隔离、信号隔离和总线ESD保护功能

应用领域

汽车电子
仪器仪表
铁路运输
石油化工
电力监控
工业控制
智能家居

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS485总线模块
	数据速率	0.5kbps
	是否静电保护	是
	工作电压	3.15V~3.45V
	隔离电压(Vrms)	2.5kV

	属性	参数值
	节点数	64
	静态电流(Iq)	22mA
	自动流控	否
	工作温度	-40℃~+85℃
	功能特性	自动收发数据功能；信号隔离功能；电源隔离功能
