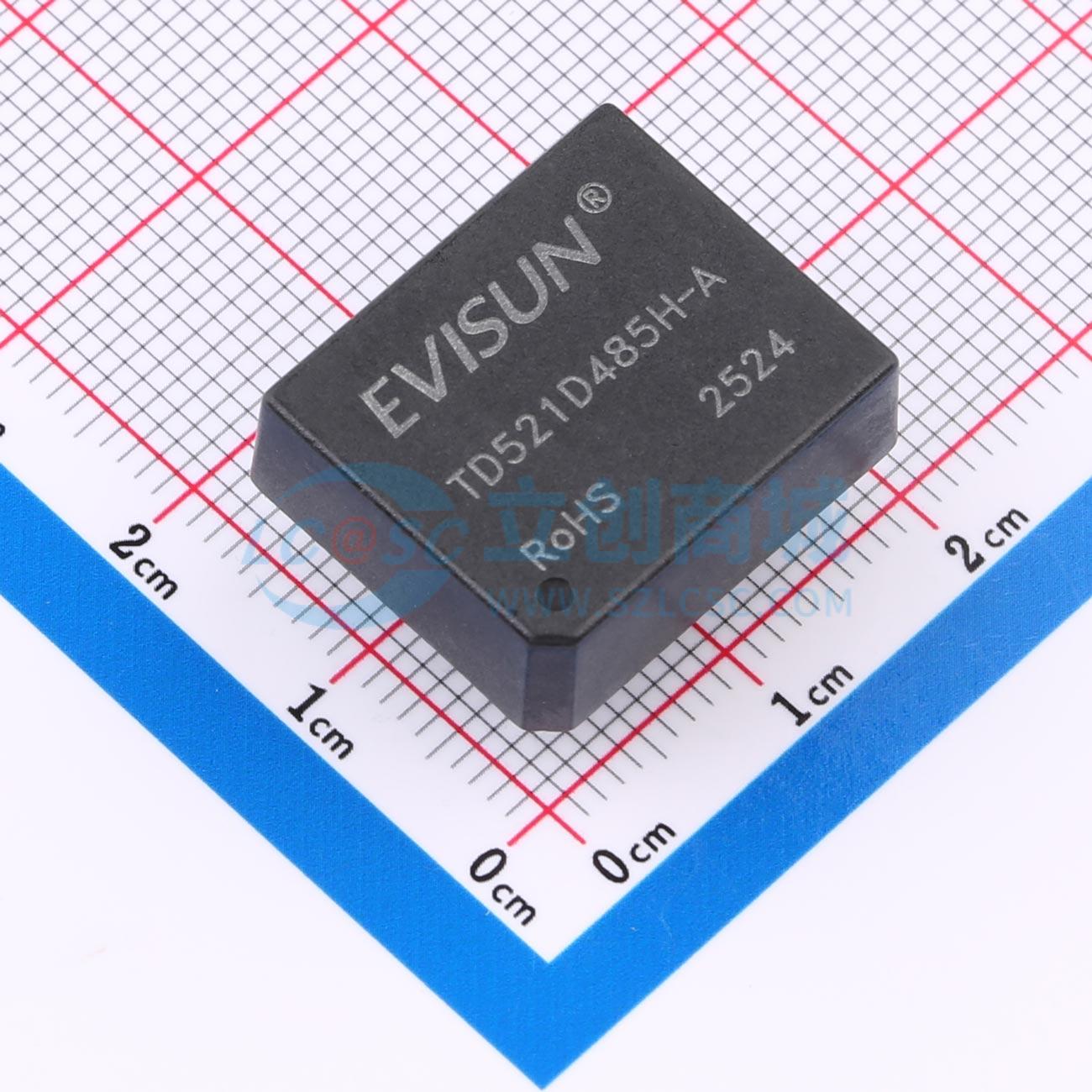

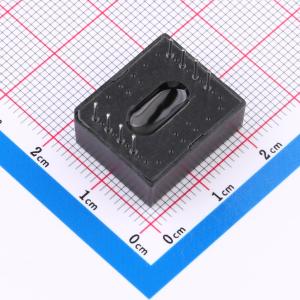

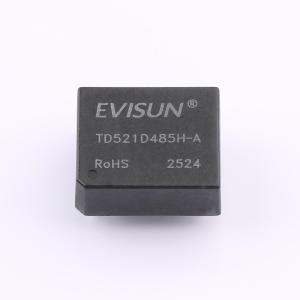

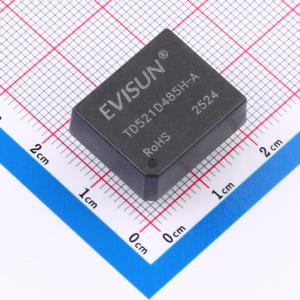

TD521D485H-A
自动收发隔离RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持100%全国产；TD521D485H-A主要功能将是逻辑电平转换为RS-485协议的差分电平，实现信号隔离:是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带定压隔离电源，可实现2500VDC电气隔离。产品具有自动切换收发功能，不再需要通过收发控制脚进行收发控制，在一定程度上减少了设计的复杂性。电磁辐射EMI极低，集成电源隔离、信号隔离和总线ESD保护功能。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。产品广泛适用于汽车电子，仪器、仪表，铁路运输，石油化工，电力监控，工业控制，智能家居等行业；尺寸：长19.50*宽16.50*高7.10m。
- 品牌名称
- EVISUN(易成)
- 商品型号
- TD521D485H-A
- 商品编号
- C49230721
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 5.953333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS485总线模块 | |
| 数据速率 | 500kbps | |
| 是否静电保护 | 是 | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静态电流(Iq) | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动收发数据功能；信号隔离功能；电源隔离功能 |
商品概述
该产品主要功能是将逻辑电平转换为RS-485协议的差分电平，实现信号隔离。它采用IC集成化技术，集成了电源隔离、信号隔离、RS-485通信和总线保护功能。产品内置定压隔离电源，可实现2500VDC电气隔离。具备自动切换收发功能，无需通过收发控制引脚进行控制，从而简化了设计。产品可方便地嵌入用户设备，使设备轻松实现RS-485协议网络的连接功能。
