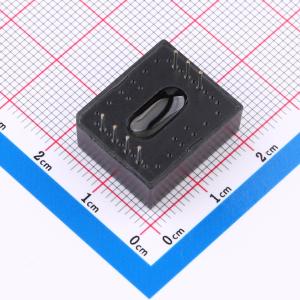

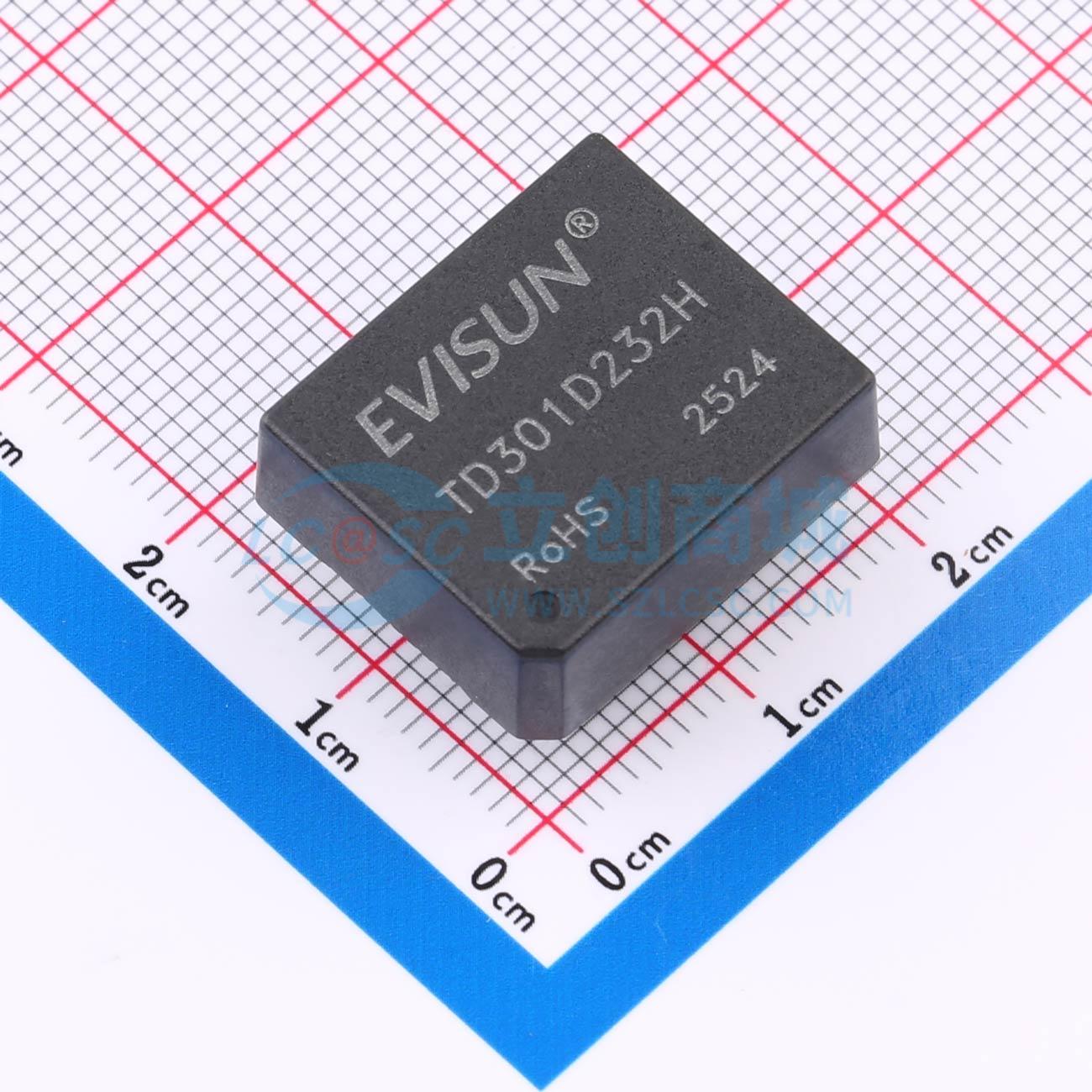

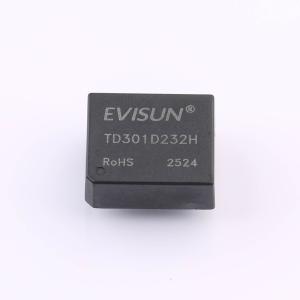

TD301D232H
双路隔离RS-232收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持100%全国产；TD301D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型(HBM)超过士15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小，集成度高的特点。产品主要应用于工业通信、煤矿行业、电力监控、石油化工、楼宇自动化、PLC与变频器的通信等行业；尺寸：长19.50*宽16.50*高7.10m。
- 品牌名称
- EVISUN(易成)
- 商品型号
- TD301D232H
- 商品编号
- C49230722
- 商品封装
- DIP,19.5x16.5mm
- 包装方式
- 管装
- 商品毛重
- 5.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232总线模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过压保护；内置隔离型DC/DC变换器 |
商品概述
TD301D232H/TD501D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。内部集成隔离型DC/DC变换器，仅需单电源供电即可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需额外配置隔离电源。控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型（HBM）ESD防护能力超过±15kV。采用双列直插DIP封装，具有体积小、集成度高的特点。
商品特性
- 单一输入电源供电
- 无隔离输出电源引脚
- 点对点通信
- 电磁辐射EMI极低
- 工作温度范围：-40℃ ~ +85℃
- 总线具有高达15kV的ESD防护能力
