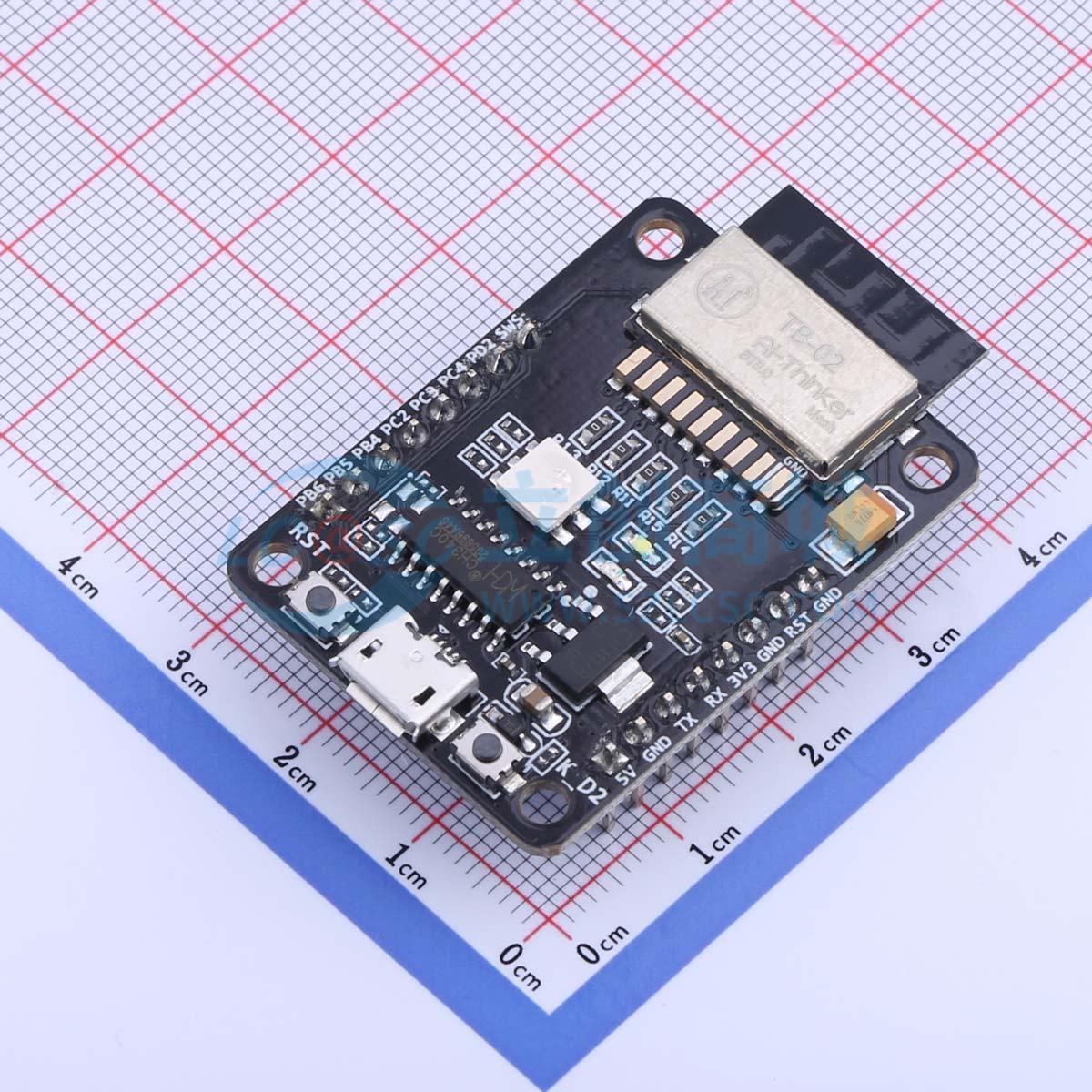

TB-02

蓝牙mesh开发板

描述: 固件号1033；天线形式：板载天线；；是基于TLSR8250F512芯片的蓝牙模块，兼容BT 5.0低功耗天猫精灵Mesh。支持蓝牙模块由天猫精灵直接控制，具有蓝牙Mesh组网功能。采用点对点网络通信，使用蓝牙广播进行通信，可在多设备情况下确保及时响应。主要用于智能灯光控制，可满足低功耗、低延迟和短距离无线数据通信的要求。
品牌名称: Ai-Thinker(安信可)
商品型号: TB-02
商品编号: C503610
包装方式: 袋装
商品毛重: 7.22克(g)

商品参数

商品概述

TB-02智能照明模块是一款基于TLSR8250F512芯片的蓝牙模块，兼容BT 5.0低功耗天猫精灵Mesh。该模块支持由天猫精灵直接控制的蓝牙模块，具备蓝牙Mesh组网功能。采用点对点网络通信，通过蓝牙广播进行通信，可确保在多设备情况下及时响应。主要用于智能灯光控制，能够满足低功耗、低延迟和短距离无线数据通信的要求。

商品特性

无需网关，可由天猫精灵直接控制
引脚间距1.6mm，垂直焊接，DIP18或SMD-13封装
6路PWM输出
自带板载天线，无需设计天线
亮度（占空比）调节范围5% - 100%
工厂默认冷、暖色调占空比为50%
PWM输出功率1KHz
具备夜灯功能
具备通过墙壁开关切换色温的功能

应用领域

智能灯光控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	TLSR8250F512
	接口类型	I2C；UART；SPI；PWM；ADC；GPIO
	支持协议	蓝牙5.0
	发射功率	9.5dBm
	工作电压	2.7V~3.6V

	属性	参数值
	天线形式	板载PCB天线
	发送电流	12.62mA
	通讯距离	80m~150m
	接收灵敏度	-91dBm
	工作温度	-20℃~+70℃
	功能特性	Mesh组网
