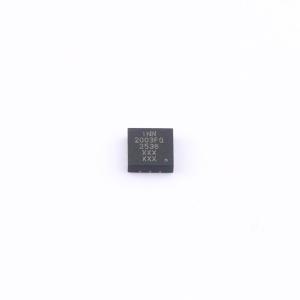

INS2003FQ实物图

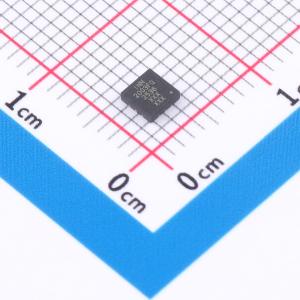

  • INS2003FQ商品缩略图
  • INS2003FQ商品缩略图
  • INS2003FQ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INS2003FQ

带互锁PWM输入的半桥氮化镓驱动器,具备独立高低侧逻辑输入、高低侧驱动器互锁、可调节开关速度的分离输出、内部智能自举开关和自适应直通保护等功能

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
INS2003FQ
商品编号
C49215222
商品封装
QFN-12(3x3)​
包装方式
编带
商品毛重
0.087667克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)4.3A
拉电流(IOH)1.7A
工作电压4.5V~5.5V
上升时间(tr)7ns
属性参数值
下降时间(tf)3ns
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP);过热保护(OTP);过压保护(OVP)
工作温度-40℃~+125℃
输入高电平(VIH)1.8V~2.2V
输入低电平(VIL)800mV~1.2V
静态电流(Iq)35uA

商品概述

INS2003是一款100V半桥驱动器,旨在高效驱动高端和低端氮化镓(GaN)场效应晶体管(FET),专门解决传统MOSFET驱动器解决方案中常见的问题。内部智能自举(BST)开关可防止在死区时间内高端浮动电源BST电容过充电,从而保护GaN FET的栅极,同时为GaN FET的两侧保持一致的栅极电压。INS2003具有输入互锁和内部自适应直通保护电路,确保即使在接近零死区时间时也不会同时输出导通。

INS2003有两个逻辑输入,可独立控制高端和低端驱动器,以实现最大灵活性,并且驱动器具有分离输出,可分别调整导通和关断速度。强大的驱动能力和出色的延迟匹配使INS2003适用于高功率和高频应用。

商品特性

  • 独立的高端和低端逻辑输入
  • 高端和低端驱动器互锁
  • 分离输出,可调节导通/关断速度
  • 强大的1Ω上拉和0.2Ω下拉电阻
  • 内部强大且智能的自举开关
  • 自适应直通保护
  • 快速传播延迟(典型值20ns)
  • 出色的延迟匹配(典型值1ns)
  • 高端浮动电源工作电压高达100V
  • 内置欠压锁定(UVLO)、过压锁定(OVLO)、过温保护(OTP)
  • 35μA低VCC静态电流
  • FCQFN 3mm×3mm封装

应用领域

  • 半桥和全桥转换器
  • 高压同步DC-DC转换器
  • 高频、高功率密度应用
  • 48V直流电机驱动
  • 高功率D类音频功率放大器
  • 汽车48V/12V双向DC-DC
