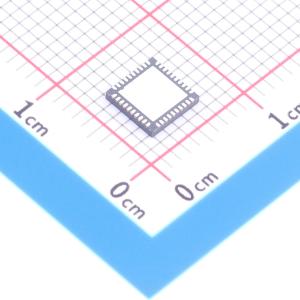

温馨提醒：图片仅供参考，商品以实物为准
THCV241A-P-NNTA
带有双向收发器的SerDes发射器，支持MIPI CSI-2和V-by-One HS接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- THine
- 商品型号
- THCV241A-P-NNTA
- 商品编号
- C49215329
- 商品封装
- QFN-40(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 发送器 | |
| 数据接口 | UART | |
| 数据速率 | 4Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+105℃@(Ta) | |
| 功能特性 | 热插拔保护；内置锁相环；视频格式识别 |
商品概述
THCV241A-P 旨在通过 V-by-One® HS 技术，支持在摄像头与处理器之间通过长距离 100 欧姆差分屏蔽双绞线或 50 欧姆单端同轴电缆传输 4K60fps RAW10 800 万像素未压缩视频数据，并可连接多个在线连接器。该器件支持 MIPI CSI-2 接口，每个 CSI-2 数据通道最高可传输 1.5Gbps。支持虚拟通道功能。一个高速 V-by-One® HS 通道最高可传输 1080p60fps 视频，最大串行数据速率达 4Gbps/通道。第二个输出通道支持传输高动态范围的大量数据或用于数据复制与分发。THCV241A-P 能够通过 GPIO、UART 或 1Mbps 两线串行接口，从远程电子控制单元控制和监控摄像头模块。其内置包括循环冗余校验在内的多种故障和错误检测功能，为硬件功能安全设计提供支持。
商品特性
- 支持 1、2 或 4 通道输入的 MIPI CSI-2
- MIPI D-PHY 支持 80Mbps ~ 1.5Gbps
- 支持 MIPI 虚拟通道
- 视频格式：RAW8/10/12/14/16/20、YUV422/420、RGB888/666/565、JPEG、用户自定义通用 8 位格式
- V-by-One® HS 400Mbps ~ 4Gbps × 2 通道
- V-by-One® HS 标准版本 1.5
- 参考时钟输入 CKI 频率范围 10 ~ 40 MHz，可与视频源 CMOS 图像传感器共享
- 宽范围输入/输出电压，支持 1.7V 至 3.6V
- 附加扩频功能以降低电磁干扰
- 1Mbps 两线串行接口桥接功能
- 远程 GPIO/UART 控制与监控
- 包含循环冗余校验的错误检测与通知功能
- 采用 QFN40 5×5mm 0.4mm 间距外露焊盘封装
