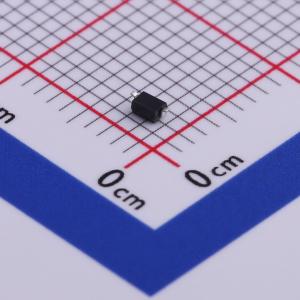

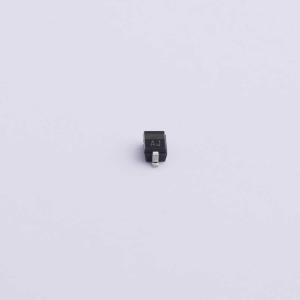

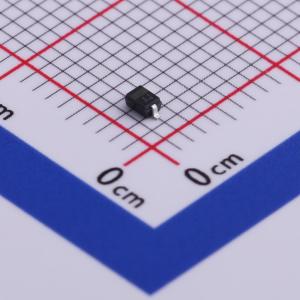

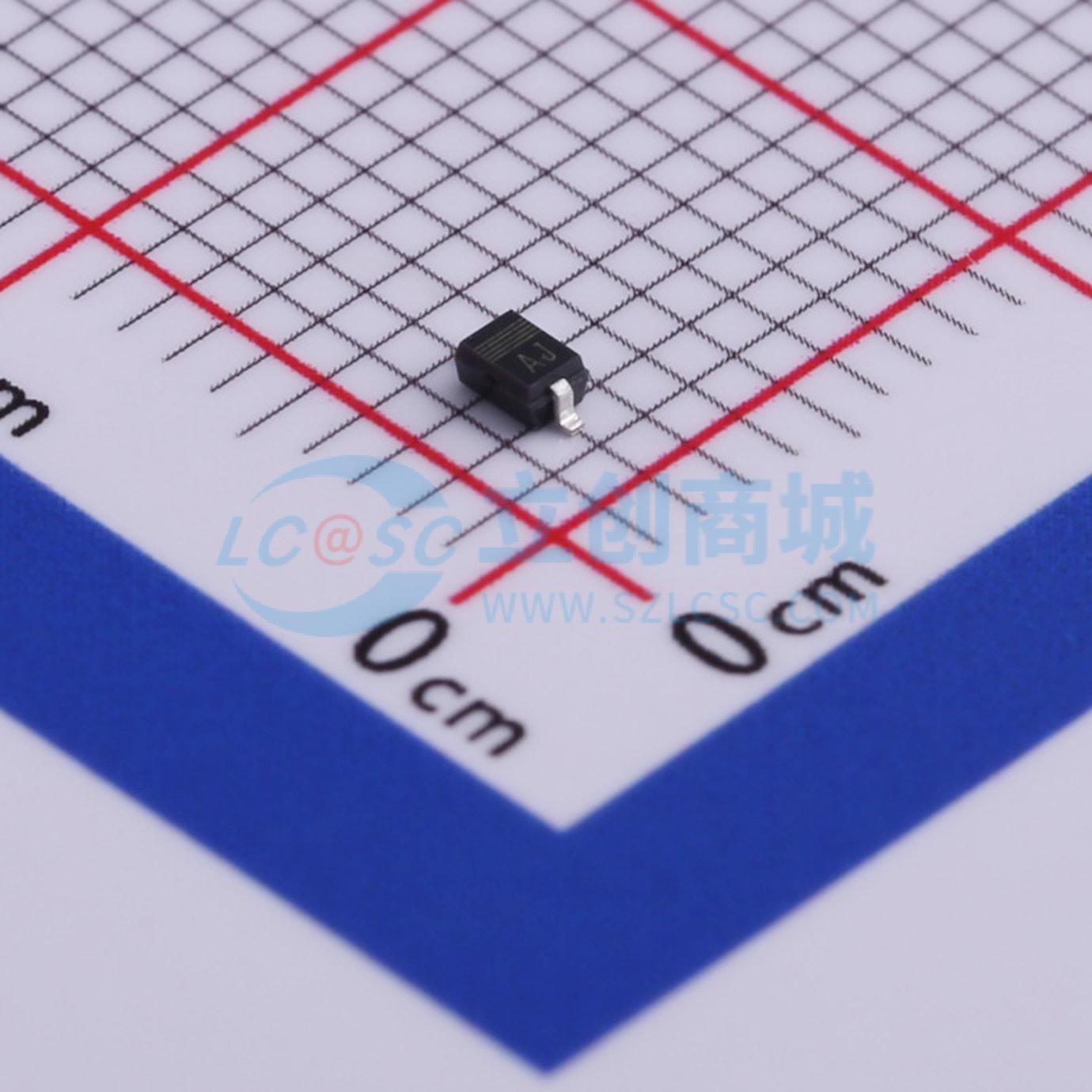

温馨提醒：图片仅供参考，商品以实物为准
PESD1IVN24-AX
双向ESD 24V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用小型SOD323 (SC-76)表面贴装器件(SMD)塑料封装的ESD保护器件，旨在保护汽车车内网络总线线路免受静电放电(ESD)和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1IVN24-AX
- 商品编号
- C503381
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 击穿电压 | 35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 17pF |
商品概述
采用小型SOD323 (SC-76)表面贴装器件(SMD)塑料封装的ESD保护器件，旨在保护汽车车内网络总线线路免受静电放电(ESD)和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 24 V
- 低钳位电压：在lPP = 3.5 A时，VCL = 33 V
- 高达30 kV的ESD保护(IEC 61000 - 4 - 2)
- 高达30 kV的ESD保护(ISO 10605: C = 330 pF, R = 330 Ω)
- ISO 7637 - 3：脉冲a: VS = -150 V / 脉冲b: VS = +100 V
- 超低泄漏电流：lRM < τ nA
- 符合AEC - Q101标准/汽车级
应用领域
- 汽车环境中车内网络线路的ESD保护
- CAN
- LIN
- FlexRay
- SENT
