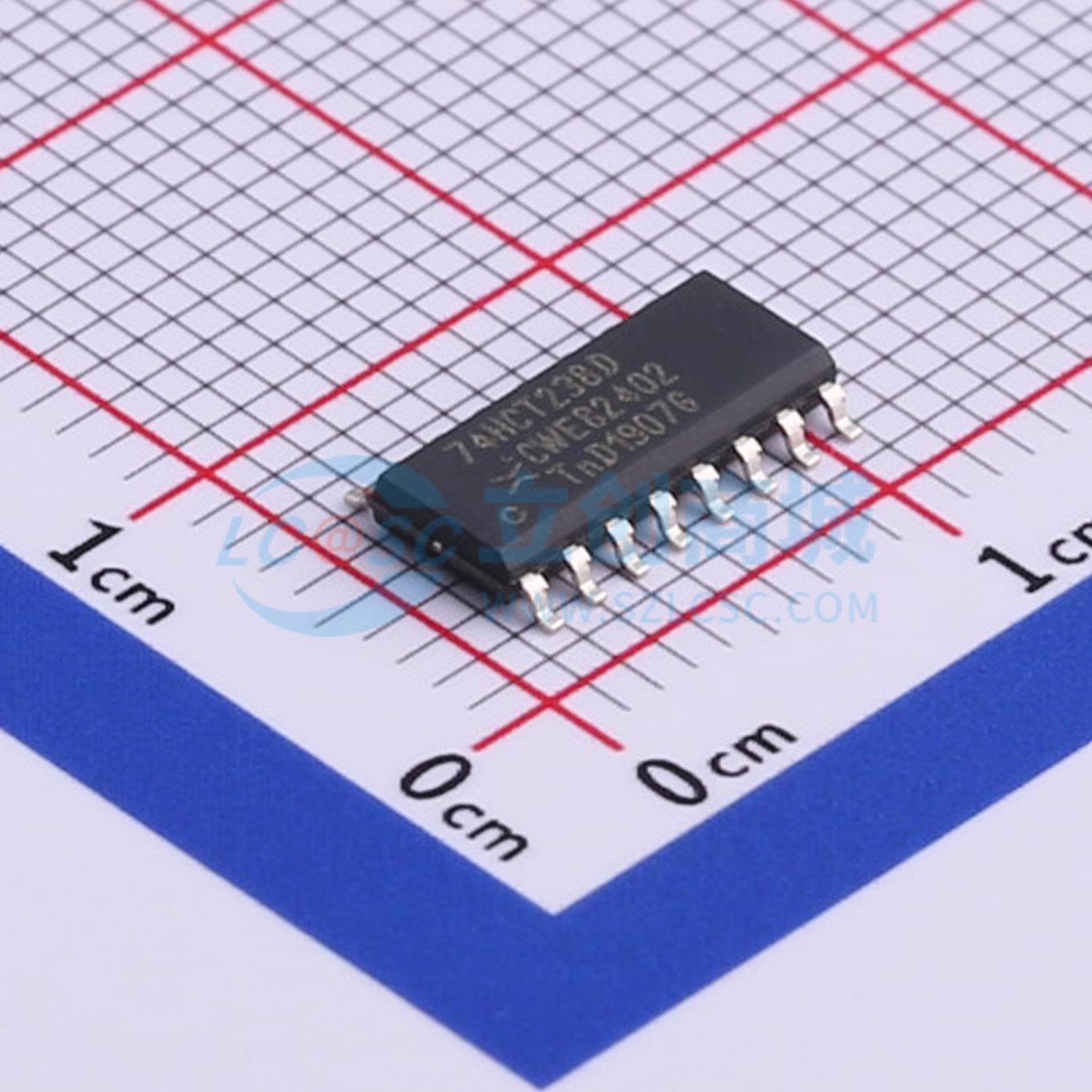

74HCT238D,653

3线-8线译码器/多路分配器

描述

解码三个二进制加权地址输入（A0、A1 和 A2）为八个互斥输出（Y0 至 Y7）。具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则每个输出都为低电平。此多使能功能允许仅使用四个 '238 IC 和一个反相器轻松并行扩展为 1-of-32（5 至 32 线）解码器。可以通过使用一个低电平有效使能输入作为数据输入，其余使能输入作为选通信号，用作八路输出解复用器。输入包括钳位二极管，这允许使用限流电阻将输入连接到超过 VCC 的电压。

品牌名称

Nexperia(安世)

商品型号

74HCT238D,653

商品编号

C503405

商品封装

SO-16​

包装方式

编带

商品毛重

0.189克(g)
