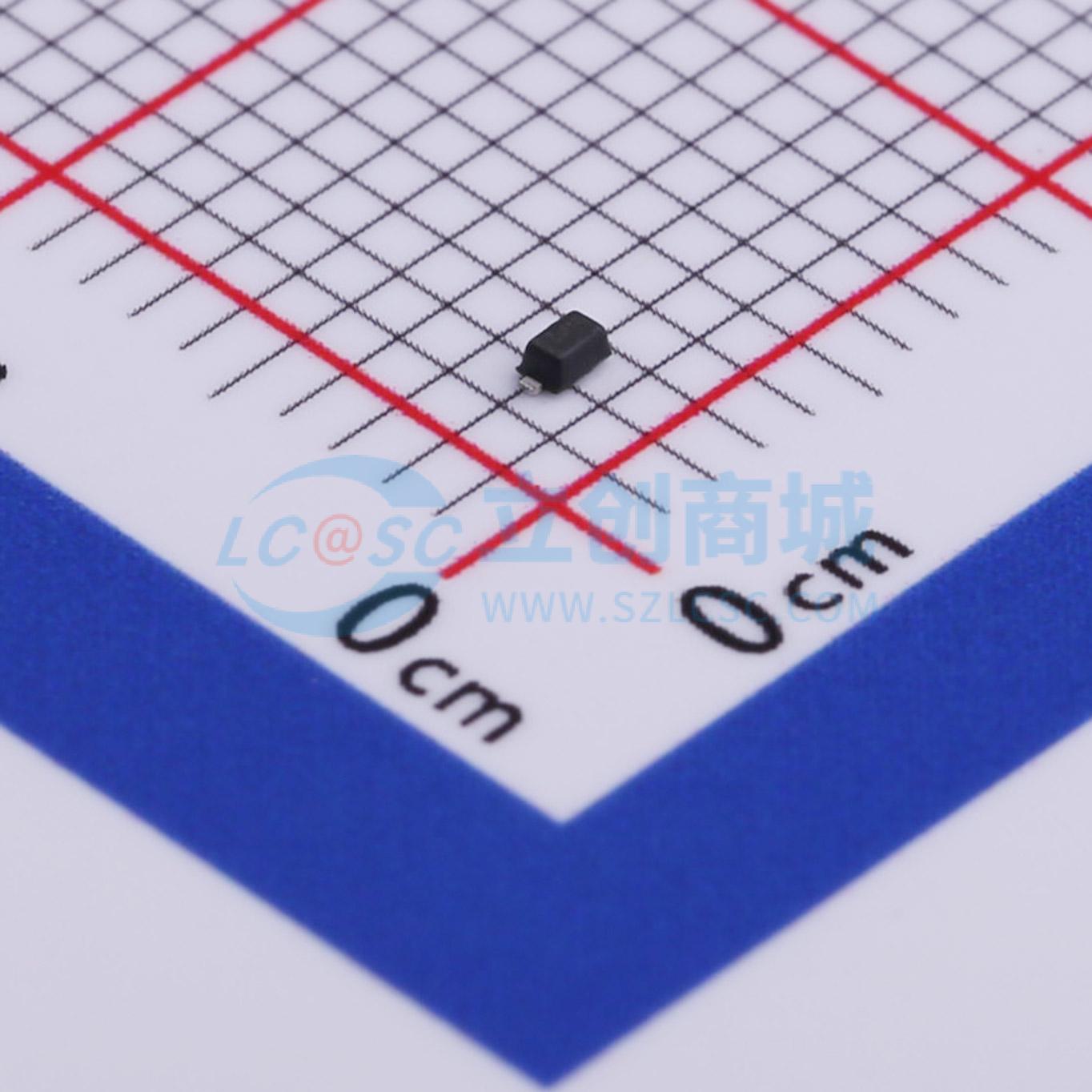

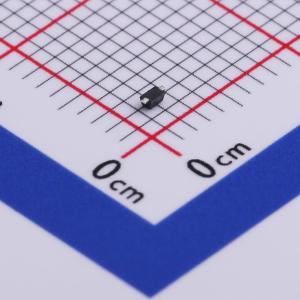

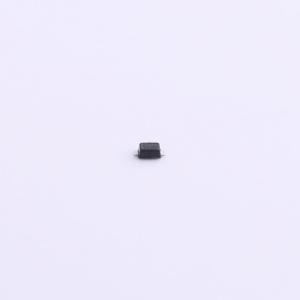

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z12V
单向ESD 12V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件成为电路板空间有限的设计中ESD保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD5Z12V
- 商品编号
- C502548
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 104W | |
| 击穿电压 | 14.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- IEC61000 - 4 - 2 4级ESD保护
- 保护单向I/O线路
- 低钳位电压
- 工作电压：2.5V、3.3V、5V、6V、7V、12V、15V
- 低泄漏电流
- 符合ROHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
