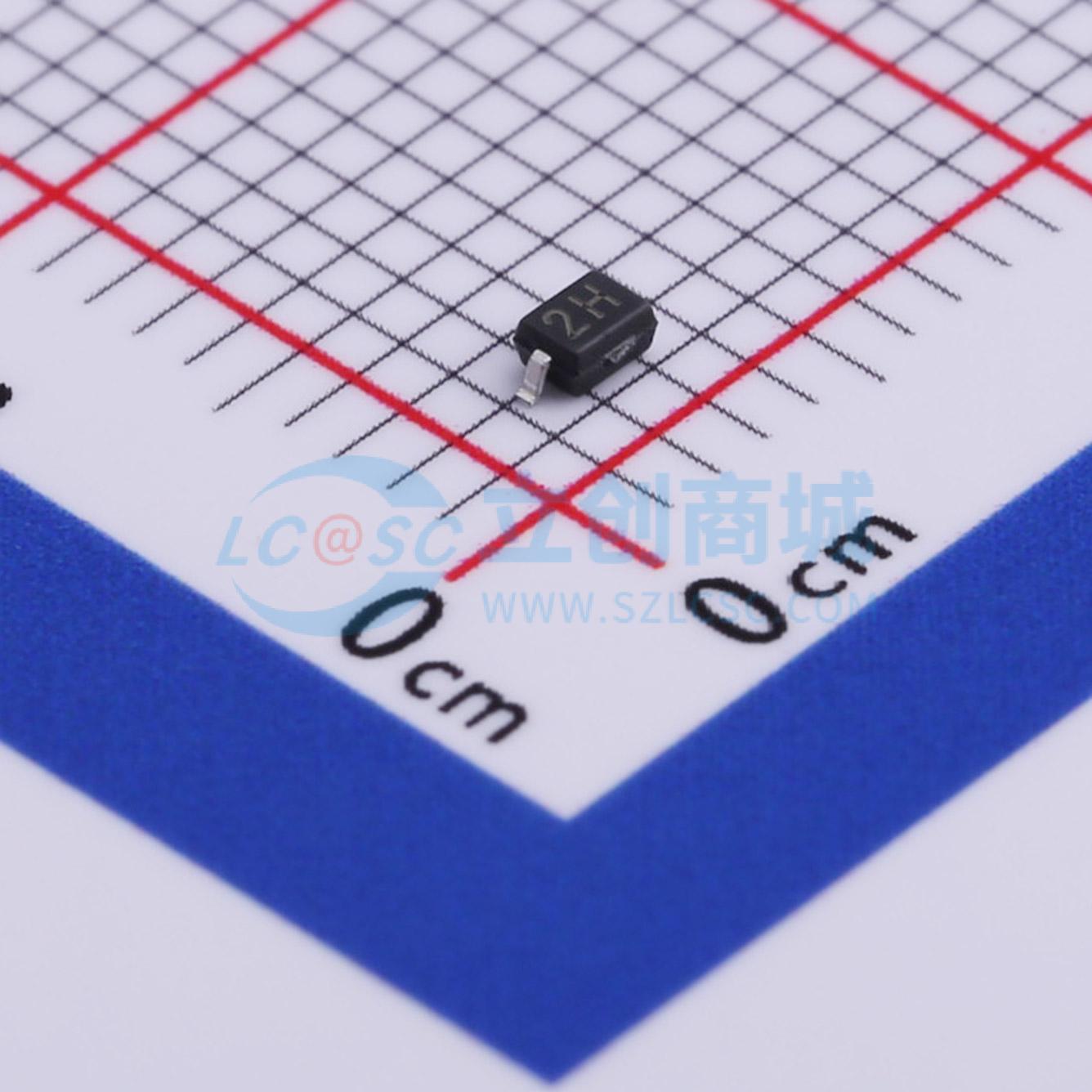

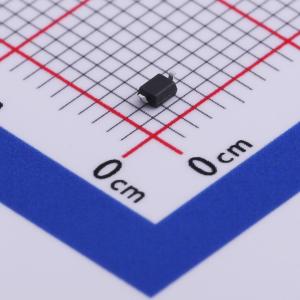

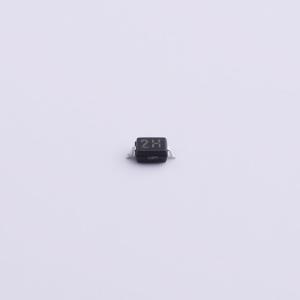

SD24C

双向ESD 24V截止峰值脉冲电流：7A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 个人消费电子、智能家居、监控门禁、车载电子
品牌名称: MDD(辰达半导体)
商品型号: SD24C
商品编号: C502536
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

SDxxC系列专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。本系列专门设计用于保护连接到电源、数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。

商品特性

每(8/20μs) 350瓦峰值脉冲功率
IEC61000 - 4 - 2 (ESD) ±30kV（空气），±30kV（接触）
IEC61000 - 4 - 4 (EFT) 40A (5/50ns)
保护一条I/O线（双向）
低钳位电压
低泄漏电流
工作电压：3.3V、5V、8V、12V、15V、18V、20V、24V、36V
符合MSL 1要求

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式机和服务器
便携式仪器
网络和电信
串行和并行端口
外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	52V
	峰值脉冲电流(Ipp)	7A
	峰值脉冲功率(Ppp)	350W

	属性	参数值
	击穿电压(VBR)	26.7V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	50pF
