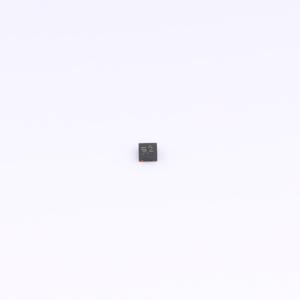

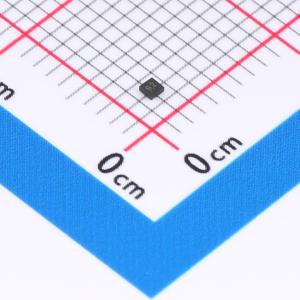

SK6018CD4-12
1.2V 600mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2μA低静态功耗，75dB高PSRR，快速响应600mA LDO
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6018CD4-12
- 商品编号
- C49109578
- 商品封装
- DFN-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.0078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 710mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 37uVrms | |
| 功能特性 | 过流保护；使能控制；短路保护；热关断 | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
SK6018C是一款专为低外部元件系统设计的低静态电流线性稳压器。其输入电压范围为1.2V至5.5V。为稳定工作所需的最小输出电容为1μF有效电容，需考虑电容的温度和电压系数。该器件内置一个P-MOSFET输出晶体管，为低压差应用提供低开关导通电阻。误差放大器将内部基准电压与来自内部分压器的输出反馈电压进行比较，并控制P-MOSFET的栅极电压，以在输出电压下实现良好的线性调整率和负载调整率。当器件设置为使能状态时，它提供输出功率；在禁用状态下，无输出功率且工作静态电流几乎为零。该器件提供限流功能，以防止在过载或短路条件下损坏，此电流由内部检测晶体管检测。过温保护功能在结温超过150°C且输出电流超过80mA时关闭P-MOSFET；一旦结温冷却约20°C，稳压器将自动恢复工作。
商品特性
- 空载时接地电流为2μA
- 在1kHz时PSRR = 75dB
- 可通过特定应用获得可调输出电压
- 输出精度为±2%
- 在V_IN≥2.3V且使能时，输出电流为600mA
- 禁用电流低至0.1μA
- 工作输入电压为1.2V至5.5V
- 压差电压：当V_OUT≥3V、输出600mA时为0.31V
- 支持0.8V至3.3V的固定输出电压
- 使用陶瓷或钽电容可稳定工作
- 限流保护
应用领域
- 便携式电池供电设备
- 超低功耗微控制器
- 笔记本电脑
