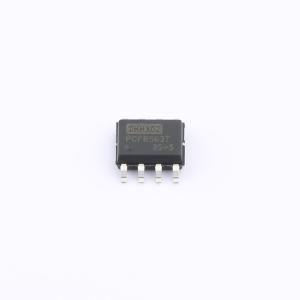

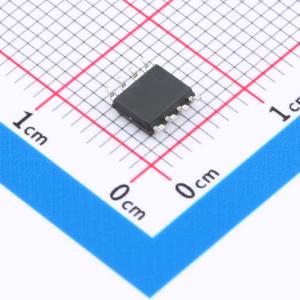

温馨提醒：图片仅供参考，商品以实物为准
HXPCF8563T
I2C实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗的CMOS实时时钟/日历芯片，它提供了一个可编程时钟输出、一个中断输出和掉电检测器，所有的地址和数据是通过I²C总线接口串行传输，最大总线速度为400Kbit/s。每次读写数据后，内嵌的字地址寄存器会自动产生增量。广泛应用于电池电源供电产品。主要采用SOP和TSSOP封装形式。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HXPCF8563T
- 商品编号
- C49109665
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 225nA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；电池低压检测；可编程时钟输出；周期性中断输出 |
商品概述
HXPCF8563T/HXPCF8563TS是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器。所有地址和数据通过I²C总线接口串行传输，最大总线速度为400Kbit/s。每次读写数据后，内嵌的字地址寄存器会自动递增。该芯片主要采用SOP和TSSOP封装形式。
商品特性
- 低休眠电流：典型值为0.25μA (VDD=3V@25℃)
- 内部集成振荡器电容
- 时钟工作电压范围：1.0V~5.5V (Tamb=25℃)
- 具备报警和定时器功能
- 400KHz的I²C总线接口 (VDD=1.8V~5.5V)
- 内部电源复位功能
- 可编程时钟输出频率：32.768KHz、1024Hz、32Hz、1Hz
- 开漏中断输出引脚
- I²C总线从地址：读-0A3H；写-0A2H
应用领域
- 移动电话
- 便携式仪器仪表
- 传真机
