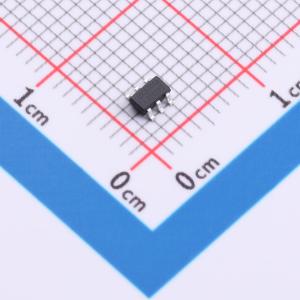

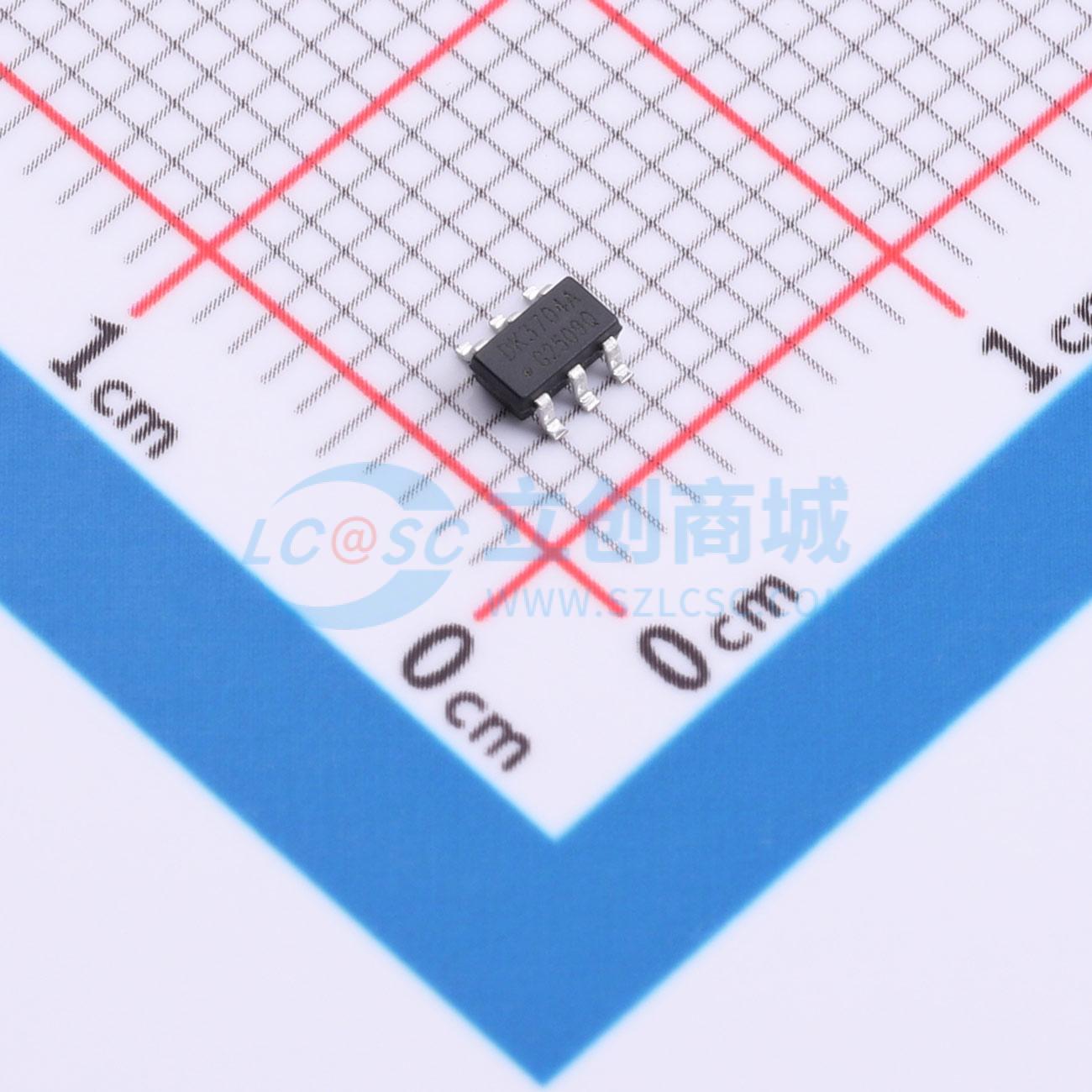

温馨提醒：图片仅供参考，商品以实物为准
DK3704A
高频高效同步整流控制器，适用于多种反激系统，具有自适应防误开通算法和低供电损耗特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK3704A
- 商品编号
- C49110027
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 非内置 | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 模式支持 | QR；DCM | |
| 静态电流(Iq) | 60uA | |
| 关断延时 | 30ns |
商品概述
该同步整流控制器芯片搭配外置功率管可替代肖特基二极管实现整流功能，显著提升系统效率，适用于QR反激、有源钳位反激ACF、不对称半桥AHB等系统。其具备多个提升效率的特性：传输延迟较短的快速比较器可降低开关损耗，较高的栅极驱动电压能减少MOSFET导通损耗，内置待机模式可进一步降低待机功耗。芯片利用输出电压自供电，减少了供电损耗。内置自适应斜率防误开通算法，无需外部参数设定即可简化设计，并能区分正常开通周期与谐振，确保系统在断续模式下工作时不发生误开通。该芯片采用SOT23-6封装。
商品特性
- 适用于反激QR、有源钳位反激ACF、不对称半桥AHB应用
- 供电损耗低，利用系统输出供电
- 内置自适应防误开通算法
- 支持500KHz开关频率
- 具备待机模式，待机电流低
- 外围电路精简
应用领域
- USB充电器
- 适配器
- LED驱动
