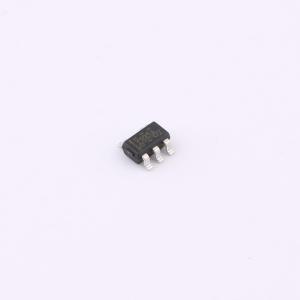

温馨提醒：图片仅供参考，商品以实物为准
XOPA333AIDBVR
零漂移、1.8V、微功耗CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XOPA333是一款单路零漂移微功耗轨到轨输入输出精密运算放大器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XOPA333AIDBVR
- 商品编号
- C48997977
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 3uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 57nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 26uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
XOPAx333系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件在仅消耗26 μA电源电流的同时，实现了350 kHz的增益带宽积和0.22 V/μs的高压摆率。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。 XOPAx333系列非常适合需要精密放大低电平信号的应用，在这些应用中，即使在高带宽和快速瞬态响应需求下，也不允许存在误差源。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。XOPAx333系列可在低至1.8V的单电源电压下工作，适用于双电池应用。 XOPAx333运算放大器具有增强的电磁干扰保护功能，以最小化来自外部源的任何电磁干扰，并提供高静电放电保护（5kV HBM）。所有型号均规定在-40°C至+125°C的扩展工业温度范围内工作。
商品特性
- 高直流精度：失调电压最大值为±15 μV，漂移最大值为±50 nV/°C
- 开环增益：最小112 dB（Vs=5.5V时）
- 电源抑制比：最小112 dB（Vs=5.5V时）
- 共模抑制比：最小112 dB（Vs=5.5V时）
- 噪声电压：典型值1.1 μVₚ₋ₚ（f=0.1至10 Hz时）
- 350 kHz带宽和0.22 V/μs压摆率
- 1V阶跃信号下，建立至0.1%的时间：6 μs
- 过载恢复至0.1%的时间：55 μs
- 每放大器26 μA的低功耗和1.8V至5.5V的宽电源电压范围
- 工作温度范围：-40°C至+125°C
- 提供SOP-8封装
应用领域
- 精密电流检测
- 电阻温度检测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
