温馨提醒：图片仅供参考，商品以实物为准

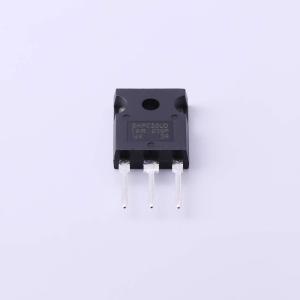

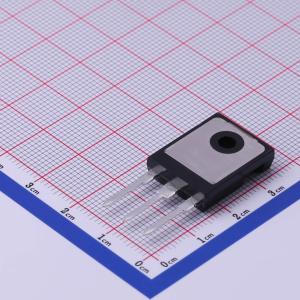

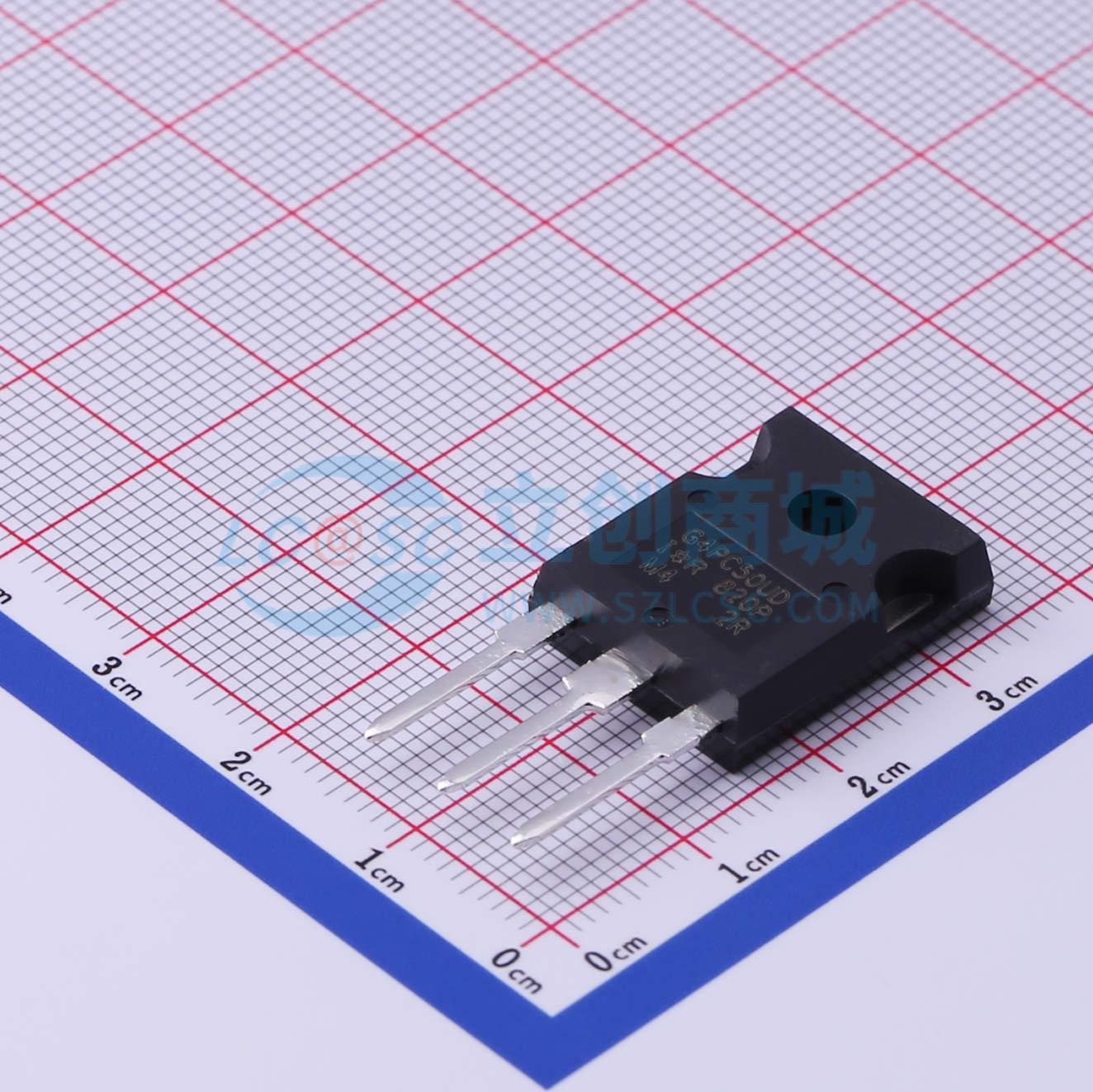

IRG4PC50UDPBF
IRG4PC50UDPBF
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRG4PC50UDPBF
- 商品编号
- C500545
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 200W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 55A | |
| 集电极脉冲电流(Icm) | 220A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.65V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 180nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4nF | |
| 输出电容(Coes) | 250pF | |
| 反向传输电容(Cres) | 52pF | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 140ns | |
| 导通损耗(Eon) | 990uJ | |
| 关断损耗(Eoff) | 590uJ | |
| 反向恢复时间(Trr) | 50ns | |
| 工作温度 | -55℃~+150℃ |
