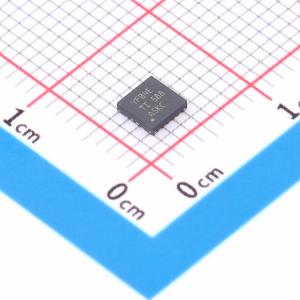

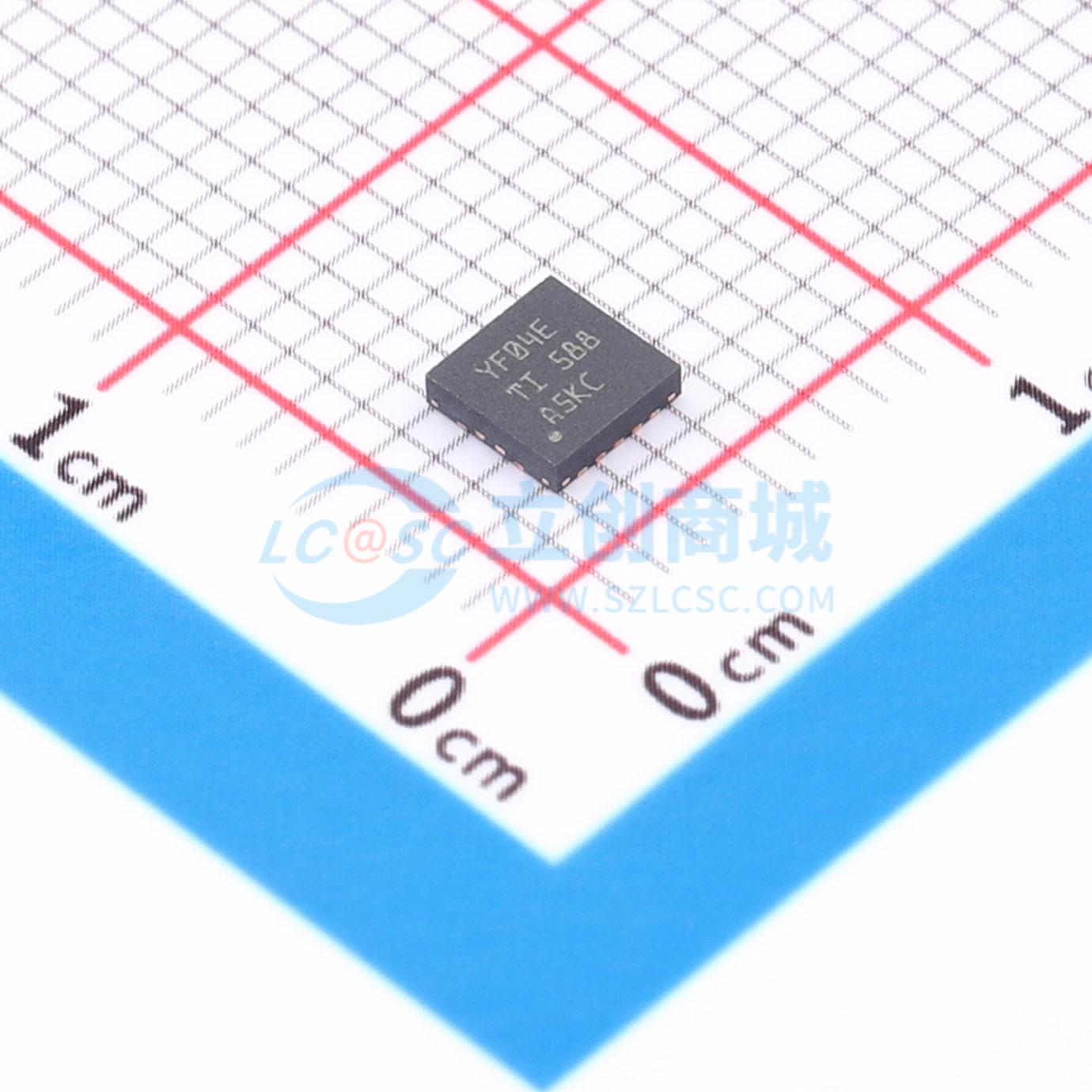

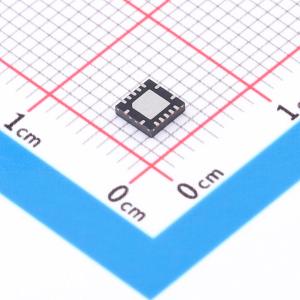

TXS0104ERGY

TXS0104E 是适用于开漏和推挽应用的4位双向电压电平转换器。这个4位同相转换器使用两个独立的可配置电源轨。A端口设计用于跟踪VCCA，VCCA支持从1.65V到3.6V范围内的任意电源电压，VCCA必须低于或等于VCCB。B端口旨在用于跟踪VCCB，VCCB支持从2.3V到5.5V范围内的任意电源电压。这使得该器件可在1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行低压双向转换。当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻抗状态。TXS0104E 旨在通过VCCA为OE输入电路供电。要在上电或断电期间处于高阻态，请将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。

• 无需方向控制信号
• 最大数据速率:24Mbps（推挽）；2Mbps（开漏）
• 采用德州仪器 (TI) NanoFree™ 封装
• A 端口支持 1.65V 至 3.6V 的电压，B 端口支持2.3V 至 5.5V 的电压，VCCA ≤ VCCB
• 无需电源时序控制 – VCCA 或 VCCB 均可优先斜升
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
• 静电放电 (ESD) 保护性能超过 JESD 22 规范要求:A端口满足2000V 人体放电模型 (A114-B)、200V 机器放电模型 (A115-A)、1000V 充电器件模型 (C101)；B端口满足15kV 人体放电模型 (A114-B)、200V 机器放电模型 (A115-A)、1000V 充电器件模型 (C101)
• IEC 61000-4-2 ESD（B 端口）:±8kV 接触放电、±10kV 气隙放电

• 手持终端
• 智能手机
• 平板电脑
• 台式机
