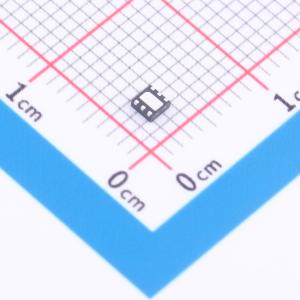

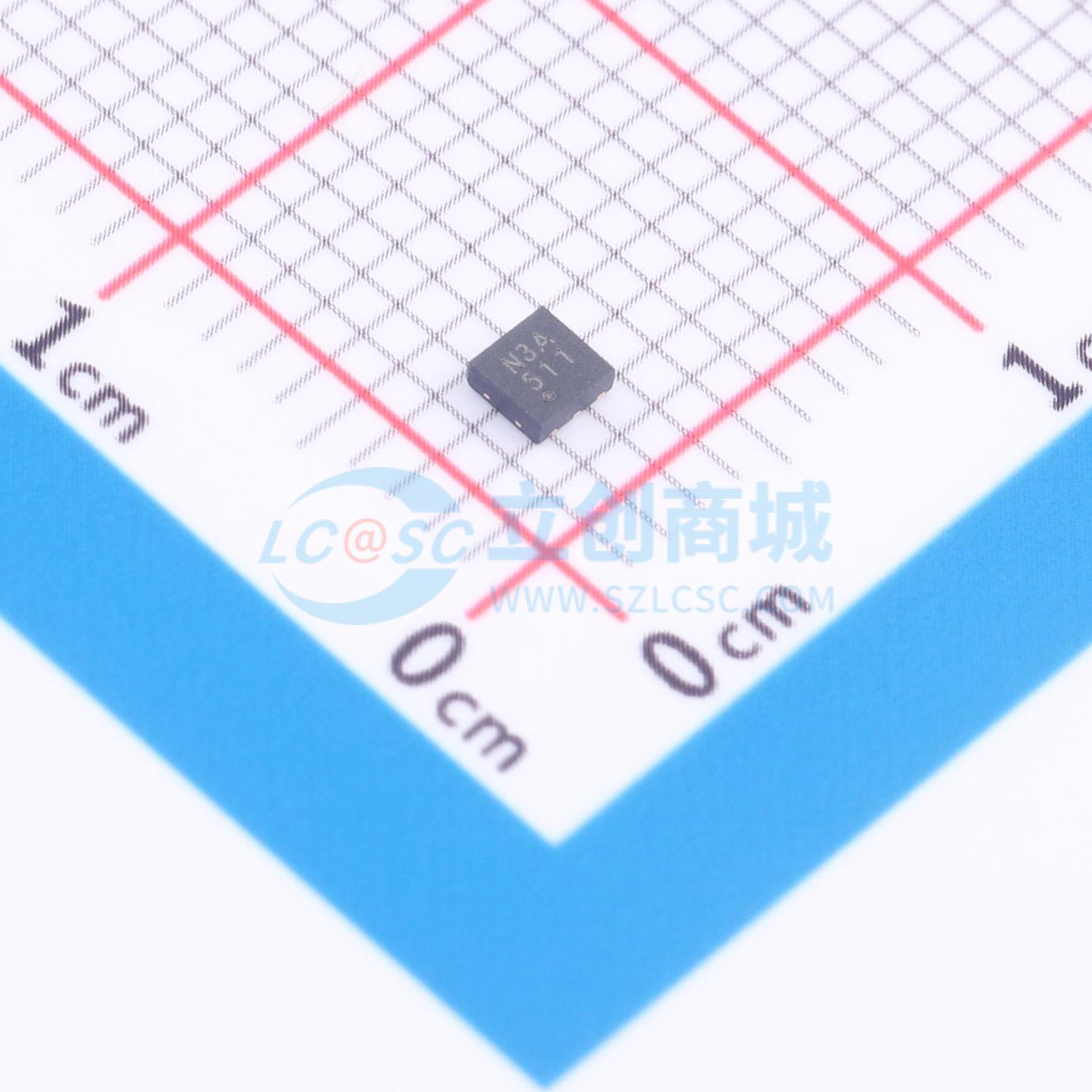

NEX90230AGA-Q100Z

NEX90x30-Q100 是一款低压差线性稳压器，设计用于输入电压高达 40 V 的应用。它在轻载时的典型静态电流 IQ 仅为 5.3 μA，在禁用时的典型关断电流 ISHUT 为 300 nA。这使得该器件非常适合为始终保持通电的元件供电，例如微控制器以及处于待机或 CAN 唤醒系统中的控制器局域网或本地互连网络收发器。在电池供电的汽车应用中，低 IQ 和 ISHUT 对于节省能源和延长电池寿命至关重要。始终保持通电的系统需要在更宽的温度范围内具有超低 IQ，以确保在车辆点火关闭时仍能持续运行。在 CAN 唤醒系统或某些睡眠模式下，维持超低的 ISHUT 对于在系统处于睡眠或禁用模式时最大限度地减少电池消耗至关重要。该器件集成了短路、过流和热关断保护功能。其工作环境温度范围为 -40℃ 到 125℃，结温范围为 -40℃ 到 150℃。此外，该器件还提供增强型热性能封装，包括 HTSSOP8 和带可润湿侧面的 HWSON6。

• 符合 AEC-Q100 汽车应用认证标准
• 温度等级 1：环境温度范围为 -40℃ 到 125℃；结温范围为 -40℃ 到 150℃
• 输入电压范围：3 V 至 40 V
• 输出电压范围：3.3 V 和 5 V
• 输出电压精度：±2%
• 最大输出电流：300 mA
• 低压差电压：在 VOUT = 5 V、输出 300 mA 时，典型值为 460 mV
• 低静态电流：轻载时典型值为 5.3 µA
• 典型关断电流：300 nA
• 支持使用多种陶瓷输出电容保持稳定：等效串联电阻范围为 0.001 Ω 至 2 Ω；输出电容范围为 1 μF 至 220 μF
• 集成多种故障保护：热关断、短路和过流保护
• 提供增强型热性能封装：HTSSOP8，RθSA = 62.3 °C/W；HWSON6，RθJA = 66.7 °C/W

• 车身控制模块
• 汽车照明
• 汽车主机与仪表盘
• 远程信息处理控制单元
• 电动汽车与混合动力汽车动力总成
