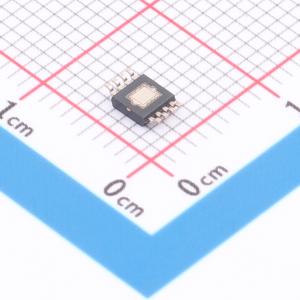

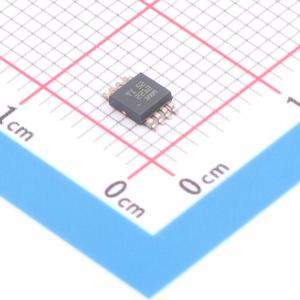

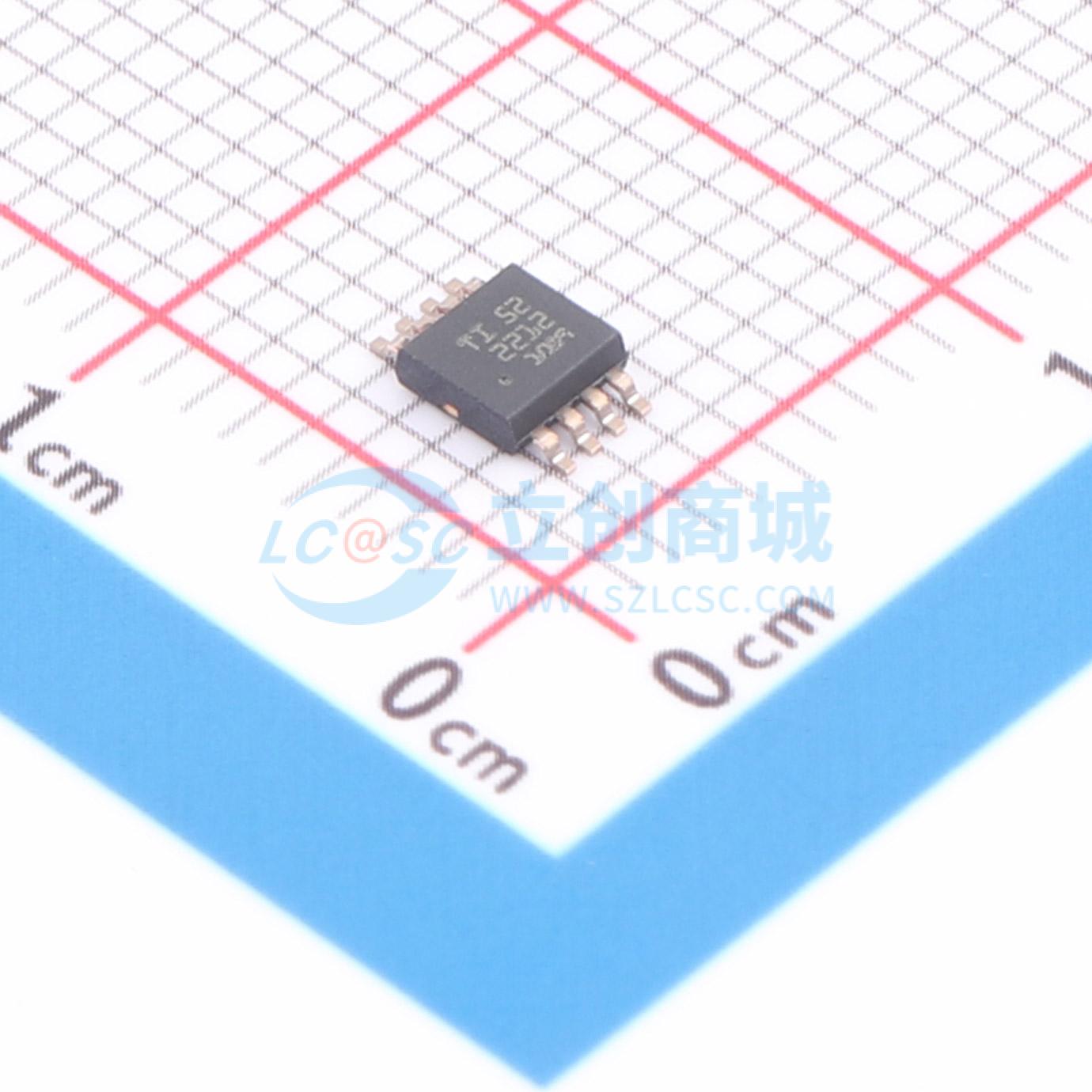

TPS922051D2DGNR

TPS92205x系列是一款1A/2A非同步升压/升降压LED驱动器，输入电压范围为4.5V至65V。通过集成低压侧NMOS，该器件能够以高功率密度和高效率驱动LED。该器件还支持共阳极连接和单层PCB，开关频率设置为400kHz或1MHz。TPS92205x系列支持通过DIM输入引脚配置，可使用简单的高低电平信号实现PWM调光，也可使用模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，配合智能精准采样，可实现快速PWM调光并获得高调光比。TPS92205x系列还提供多种系统保护，包括LED开路和短路、开关FET开路和短路、检测电阻开路和短路以及热关断。

• 4.5V至65V输入范围
• LED共阳极连接
• 集成300mΩ MOSFET
• 典型限流(1.6A / 3.2A)
• 开关频率(400kHz / 1MHz)
• 先进调光选项
• 模拟调光(200:1)
• 快速PWM调光(50ns脉冲宽度)
• 完整保护功能
• LED开路和短路保护
• 开关FET开路和短路保护
• 外部元件故障保护
• 逐周期限流
• 热关断
• 封装可选WSON-8、HVSSOP-8、SOT583

• 室内和室外照明
• 电器照明
• 冷暖WLED照明
• 应急和标识照明
• 安防泛光灯
• LED灯泡和灯具
• LCD背光
• 机器视觉和相机闪光灯
• 火灾报警和频闪灯
