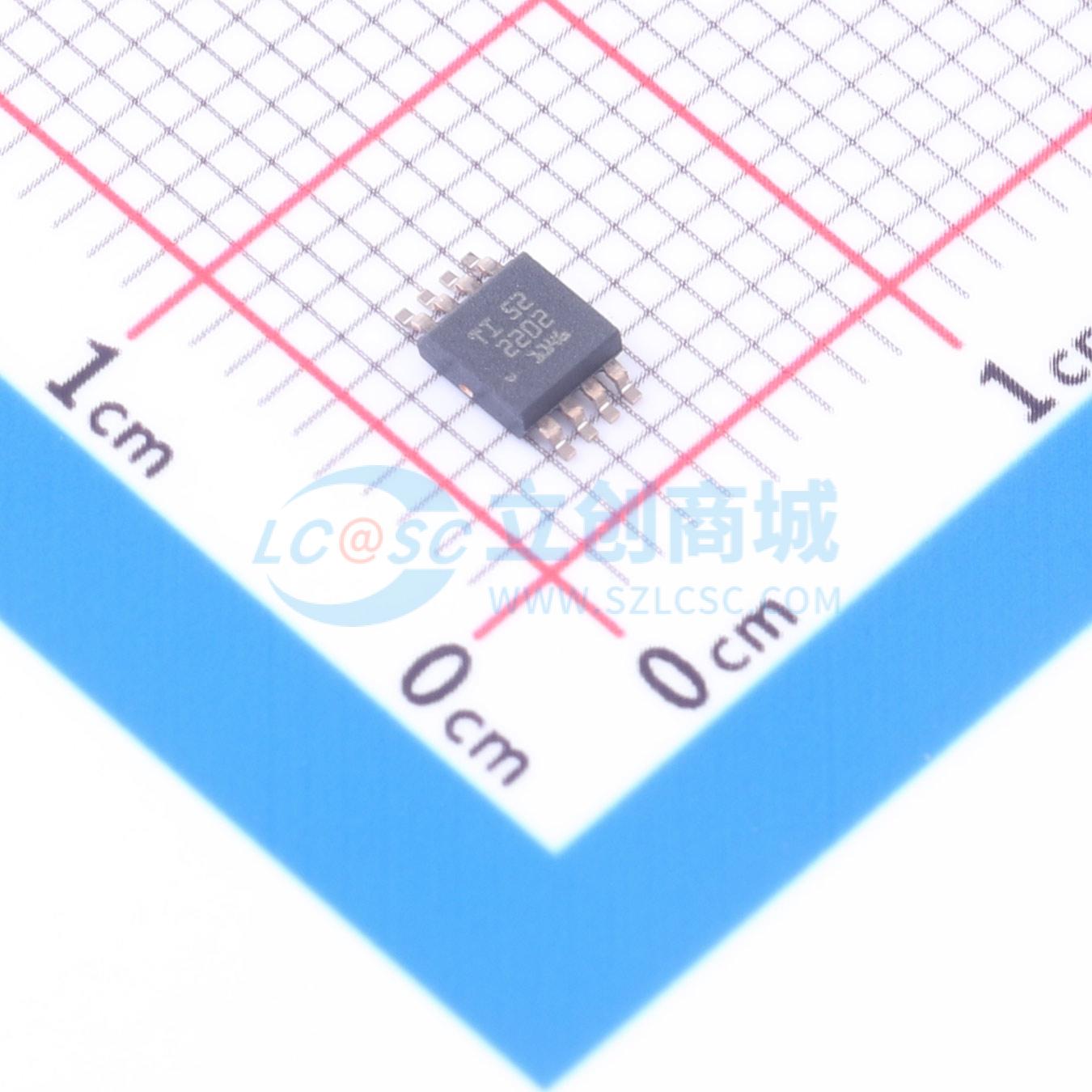

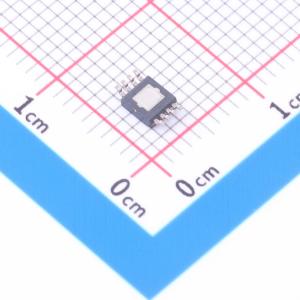

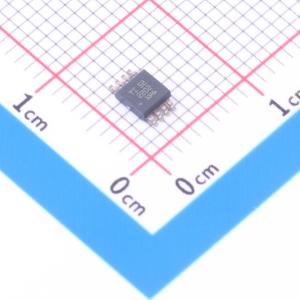

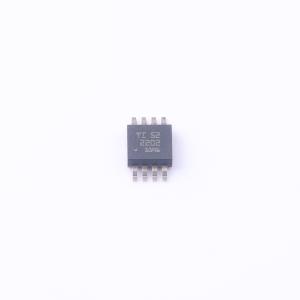

TPS922050D2DGNR

TPS92205x系列是一款1A/2A非同步升压/升降压LED驱动器，支持4.5V至65V宽输入范围。通过集成低侧NMOS，该器件能够以高功率密度和高效率驱动LED。该器件还支持共阳极连接和单层PCB设计，开关频率设定为400kHz或1MHz。TPS92205x系列支持通过DIM输入引脚配置，使用简单高低电平信号实现PWM调光，也支持通过DIM输入引脚配置，使用模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，结合智能精确采样，可实现快速PWM调光并获得高调光比。TPS92205x系列还提供多种系统级保护，包括LED开路和短路、开关FET开路和短路、采样电阻开路和短路以及热关断。

• 4.5V 至 65V 宽输入范围
• LED共阳极连接
• 集成300mΩ MOSFET
• 典型限流为1.6A / 3.2A
• 开关频率为400kHz / 1MHz
• 提供高级调光选项
• 支持200:1模拟调光
• 支持快速PWM调光，脉冲宽度可达50ns
• LED开路和短路保护
• 开关FET开路和短路保护
• 外部元件故障保护
• 逐周期限流
• 热关断
• 提供WSON-8、HVSSOP-8、SOT583封装

• 室内和室外照明
• 电器照明
• 冷/暖WLED照明
• 应急照明和标识照明
• 安全泛光灯
• LED灯泡和灯管
• LCD背光
• 机器视觉和相机闪光灯
• 火灾报警和频闪灯
