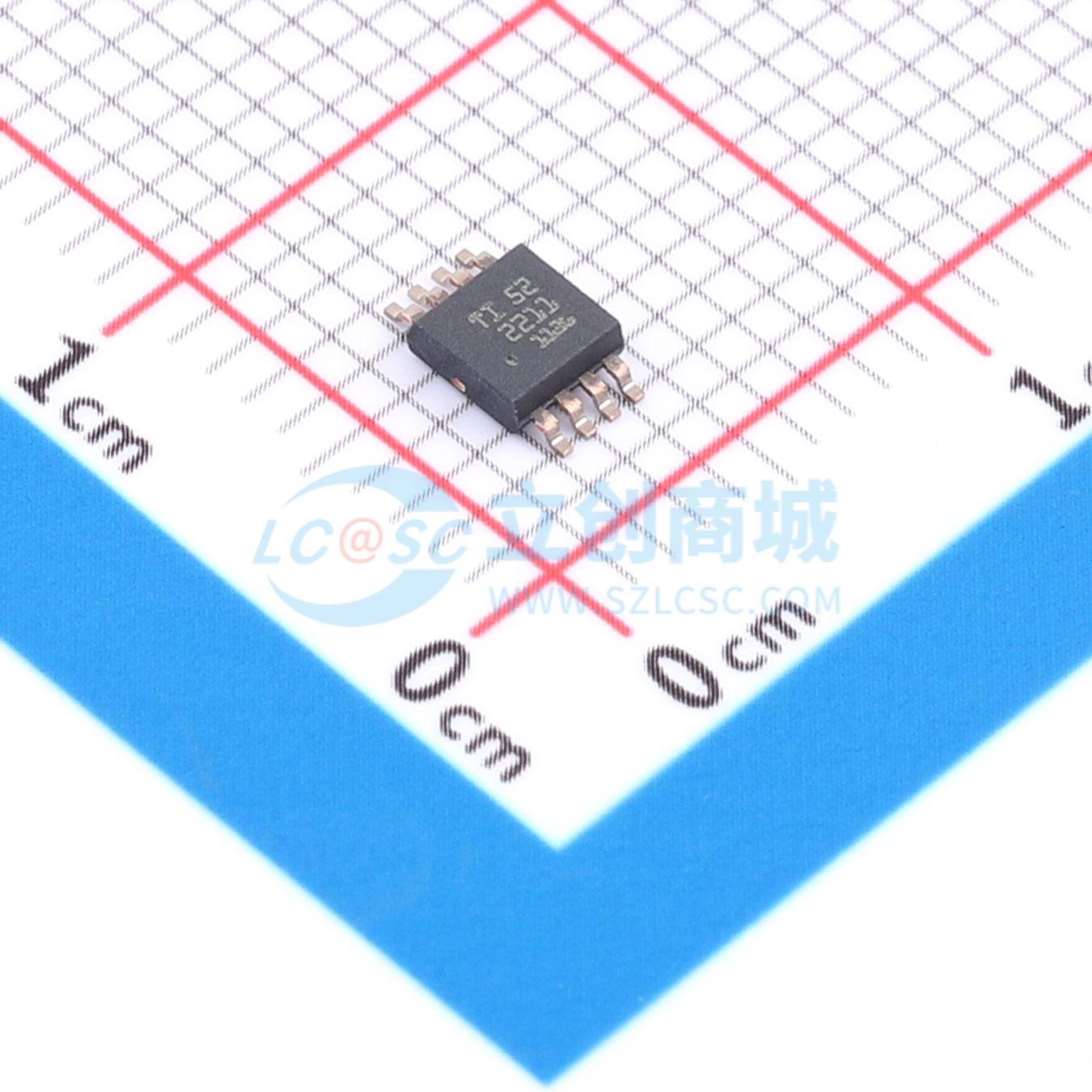

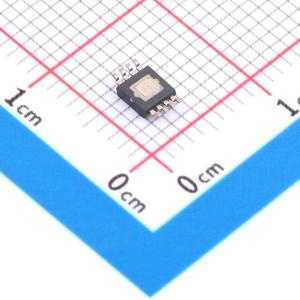

TPS922051D1DGNR

具有PWM/模拟调光功能的降压LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是具有4.5V至65V宽输入范围的1A/2A非同步升压或降压/升压LED驱动器。通过集成低侧NMOS开关，该器件能够以高功率密度和高效率驱动LED。该系列还支持常见的阳极阳极连接和单层PCB设计。开关频率设置为400kHz或1MHz。通过DIM输入引脚支持PWM调光，利用简单的高低电平信号进行配置。还通过DIM输入引脚支持模拟调光，使用模拟信号进行配置。该器件采用自适应关断时间电流模式控制，结合智能且精确的采样技术，可实现快速的PWM调光，并达到高调光比。还提供多种系统保护，包括LED开路和短路保护、开关FET开路和短路保护、检测电阻开路和短路、热关断保护。
品牌名称: TI(德州仪器)
商品型号: TPS922051D1DGNR
商品编号: C48922727
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	内置软启动；LED开路保护；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

TPS92205x系列是一款输入范围为4.5V至65V的1A/2A非同步升压/升降压LED驱动器。通过集成低侧NMOS，该器件能够以高功率密度、高效率驱动LED。该器件还支持共阳极连接和单层PCB设计，开关频率为400kHz或1MHz。TPS92205x系列支持通过DIM输入引脚进行配置，使用简单高低电平信号实现PWM调光，也支持通过DIM输入引脚进行配置，使用模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，搭配智能精准采样，可实现快速PWM调光并获得高调光比。TPS92205x系列还提供多种系统保护功能，包括LED开路和短路保护、开关FET开路和短路保护、采样电阻开路和短路保护以及热关断。

商品特性

4.5V至65V输入范围
支持LED共阳极连接
集成300mΩ MOSFET
典型限流为1.6A / 3.2A
开关频率为400kHz / 1MHz
提供多种高级调光选项
模拟调光（调光比200:1）
快速PWM调光（脉冲宽度50ns）
具备完善的保护功能
LED开路与短路保护
开关FET开路与短路保护
外部元件故障保护
逐周期限流
热关断
提供WSON-8、HVSSOP-8、SOT583封装

应用领域

室内外照明
家电照明
冷暖WLED照明
应急与标识照明
安全泛光灯
LED球泡与灯具
LCD背光
机器视觉与相机闪光灯
火灾报警与频闪灯

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	400kHz
	通道数	1
	输出电流	3A
