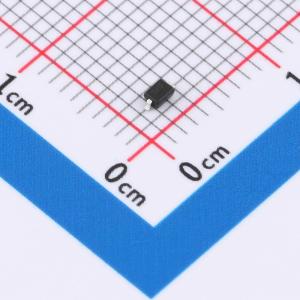

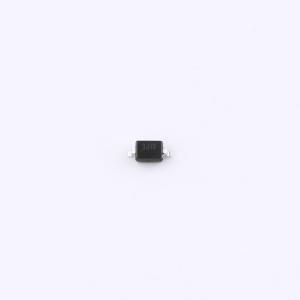

温馨提醒：图片仅供参考，商品以实物为准
TSD12DYFR
单向 12V 18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSD12DYFR
- 商品编号
- C48892012
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 12V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 12.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 2nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 12pF |
商品概述
TSDxx是一系列单向TVS保护二极管，用于钳制ESD和浪涌等有害瞬变电压。TSDxx器件额定可承受最高±30kV（接触放电和空气间隙放电）的ESD冲击，同时满足IEC 61000-4-2国际标准规定的最高4级要求。结合强劲的钳位性能与低电容特性，TSDxx可在多种不同应用中同时保护数据线和电源线。TSDxx系列采用行业标准带引脚SOD-323封装，具备良好的可焊性。
商品特性
- 支持IEC 61000-4-2 ESD保护，可承受±30kV接触放电、±30kV空气间隙放电
- 支持IEC 61000-4-5浪涌保护，浪涌电流为7-60A (8/20µs)
- IO电容典型值小于20pF
- 极低漏电流，最大值为50nA
- 工业级工作温度范围:–55℃ 至 +150℃
- 采用行业标准SOD-323带引脚封装，尺寸为2.65mm × 1.3mm
应用领域
- I/O保护
- 电源线保护
- USB VBUS
- 电网基础设施
- 便携式电子产品
